概述:新安江牌汽水串联水喷射成套真空机组(RPP水喷射真空机组)由水喷射成套机组及多台防腐水喷射真空泵等部件组成。
特点:
1、具有真空度高、安装方便、耐腐、无毒、排气量大等特点。
2、水箱内置冷却盘管,可降低循环水温度,节省水量,提高效益。
用途:广泛应用于化工、制药、纺织、食品、冶金、环保、实验室等行业中的真空吸收、过滤、浓缩、干燥、结晶、输送、除氧真空增氧等工艺过程。
分类:RPP水喷射成套真空机组、PPH缠绕水喷射真空机组

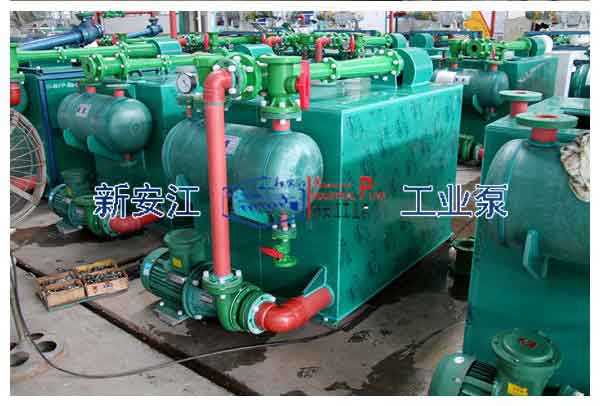

工厂实物图:

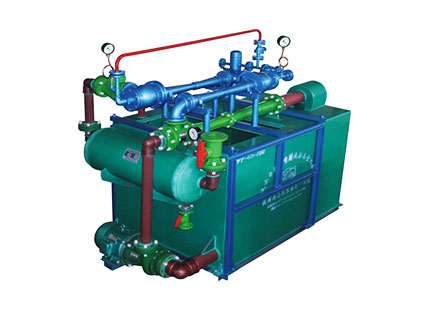

RPP水喷射真空机组

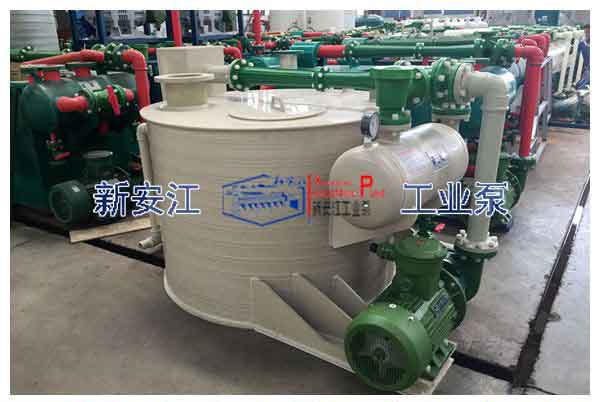

PPH水喷射真空机组

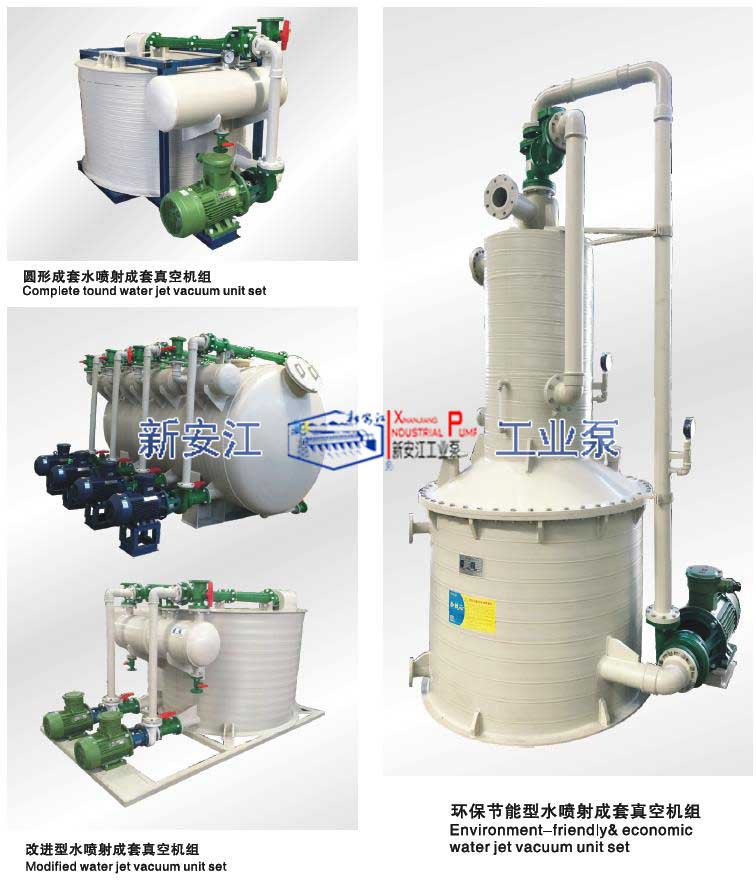

PPH系列水喷射真空机组现有产品线:
圆形成套水喷射真空机组、改进型水喷射真空机组、环保节能型水喷射真空机组

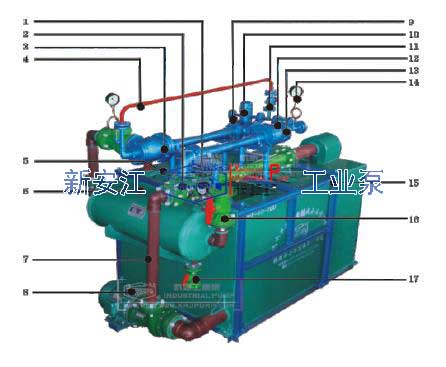

结构图:
1、真空表vacuum gauge
2、水喷射真空泵water jet vacuum pump
3、二级蒸汽喷射泵two-stage steam jet pump
4、压力表pressure gauge
5、补水口water inlet
6、缓冲罐 buffer tank
7、水箱 water tank
8、离心泵 centrifugal pump
9、蒸汽接口steam joint
10、蒸汽汽包 steam drum
11、球阀 ball valve
12、球阀 ball valve
13、一级蒸汽喷射泵single-stage steam jet pump
14、压力表 pressure gauge
15、机组底座 foundation
16、系统球阀system ball valve
17、放空、排污阀 gas vent,drain valve
选型参数:
型号 |
绝压 (mmHg) |
最大抽气量 (m3/h) | 配用泵 |
蒸汽压力 (Mpa) |
蒸汽耗量 (kg/h) |
|
型号 |
功率 (kw) |
|||||
QSJW-RPP-II-280 | 1.5-10 | 根据配套的水喷射真空泵技术参数的最大抽气量为准 | 80FP(D)-32 | 11 | 0.1≤P≤0.3 | 38 |
QSJW-RPP-II-360 | 1.5-10 | 100FP(D)-20 | 15 | 0.1≤P≤0.3 | 38 | |
QSJW-RPP-II-500 | 1.5-10 | 100FP(D)-32 | 15 | 0.1≤P≤0.3 | 38 | |
QSJW-RPP-III-280 | 0.5-5 | 80FP(D)-32 | 7.5 | 0.1≤P≤0.3 | 60 | |
QSJW-RPP-III-360 | 0.5-5 | 100FP(D)-20 | 11 | 0.1≤P≤0.3 | 60 | |
QSJW-RPP-III-500 | 0.5-5 | 100FP(D)-32 | 15 | 0.1≤P≤0.3 | 60 |
