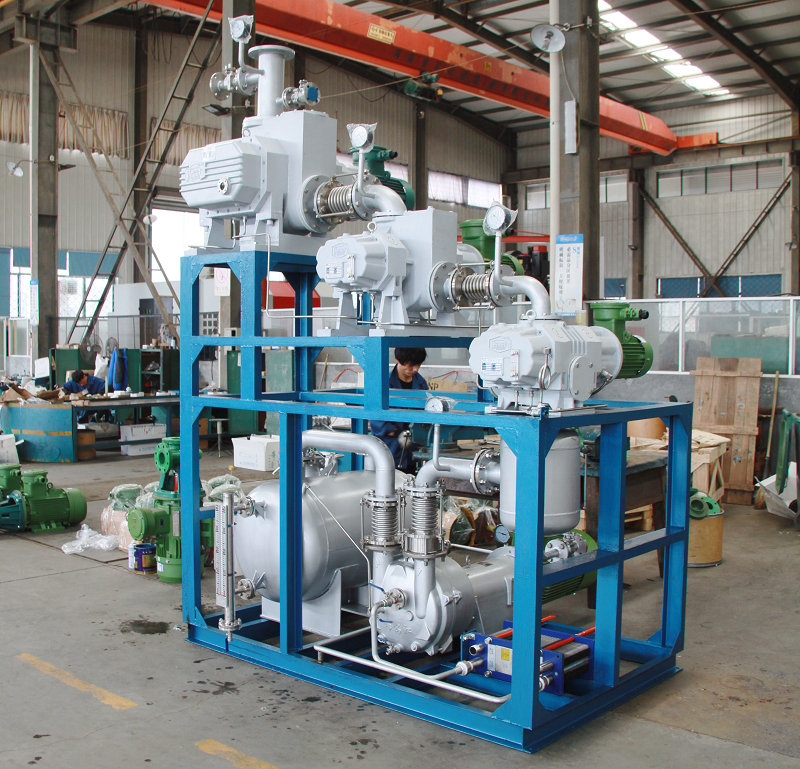

JZJ2B系列罗茨液环成套真空机组

新安江牌2BV系列液环真空泵,是我公司开发的新一代节能型产品,其以出色的性能及众多优点将全面取代同性能的SK、2SK系列水环真空泵及W、WY、WL系列往复真空泵。
订购热线:400-860-1690
立即咨询

概述


JZJ2B系列罗茨液环机组是ZJ型罗茨泵作为主泵,2BV系列水环泵或罗茨水环机组作为前级泵组成的抽气机组。它除了可以用来抽除一般气体外,还可以抽吸含有水分、有机溶剂或少量灰尘的气体。同一般机械真空泵相比,不怕油污染,不怕水气及微尘,而与一般的水环式真空泵比,具有真空度高和在真空度工况下抽速大的特点


JZJ2B系列罗茨液环真空机组采用了搞笑节能的2BV系列水环泵为前级泵,所以JZJ2B系列真空机组比JZJ2S系列具有效率高、结构紧凑、无泄漏(2BV泵为机械密封设计,不同于2SK系列的盘根密封)、耐腐蚀(2BV采用不锈钢或铝青铜叶轮)、防护等级高等优点。


罗茨真空泵采用了本公司自行研发的ZJ系列罗茨真空泵,我公司将泵腔与轴承腔的密封进行改进后的ZJ系列罗茨真空泵,在抽除大量水蒸气及各类溶剂的工艺中泵油不易乳化。


罗茨液环真空机组的前级泵工作液多采用水,也可采用有机溶剂(甲醇、乙醇、二甲苯、丙酮等)或其他液体。将前级泵作为闭路循环系统使用,大大减小了对环境的污染,同事也明显提高了对有机溶剂的回收,其极限真空度由工作液的饱和蒸汽压决定。

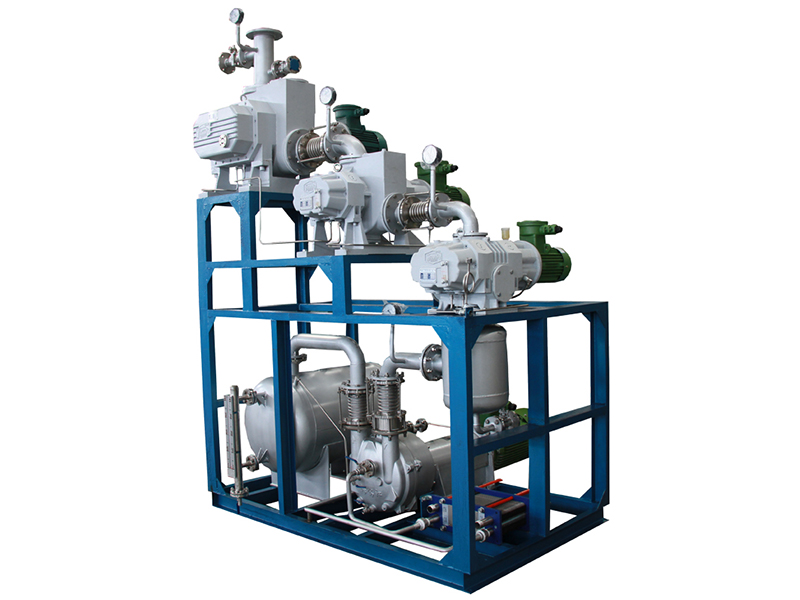

JZJ2B罗茨液环真空机组 (4)

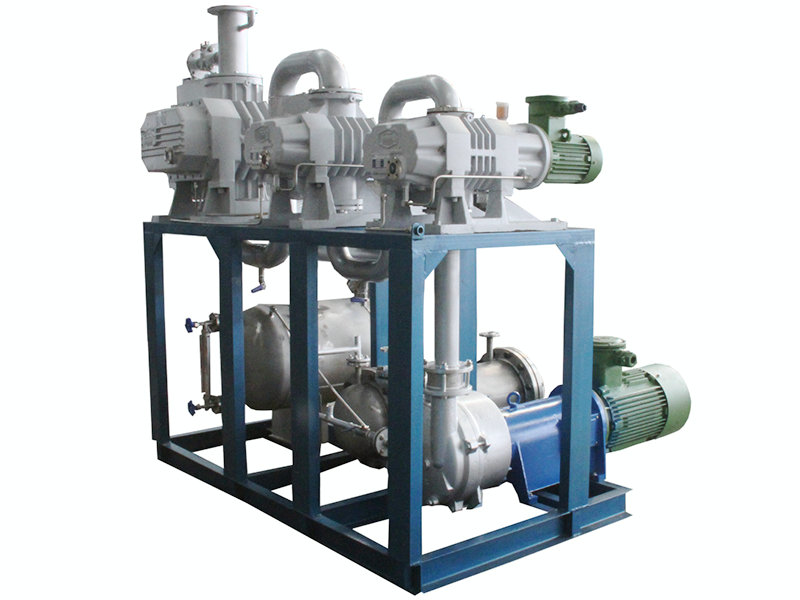

JZJ2B罗茨液环真空机组 (3)

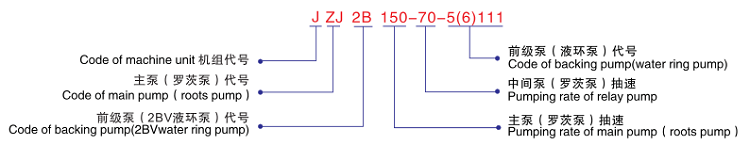

型号说明


JZJ2B罗茨液环真空机组-型号说明

机组选型注意事项


①了解被抽气体成分,气体中是否含有可凝蒸汽、有无颗粒灰尘、有无腐蚀性等。选择真空泵时,需要知道气体成分,针对被抽气体选择相应的泵。如果气体中含有蒸汽、颗粒及腐蚀性气体,应该考虑在泵的进气口管路上安装辅助设备,如冷凝器、除尘器等。


②罗茨真空机组的工作压力应该满足真空设备的极限真空及工作压力要求。例如:某真空干燥工艺要求10mmHg(绝压)的工作压力,选择真空泵的极限压力至少要2mmHg,最好能低于1mmHg。通常选择泵的极限压力要高于真空设备工作压力半个到一个数量级。


③正确地选择罗茨真空机组的工作点,正常工作范围为最高吸入压力~极限压力 X 5。例:JZJ2B150-70-5111,罗茨液环真空机组的正常工作压力范围,该机组在此范围之内效率更佳。


④真空机组在其工作压力下,应能排走真空设备工艺过程中产生的全部气体量。

性能参数表


型号 抽气速率 (L/s) 极限压力 (Pa) 泵型号
主泵 功率 (kw) 转速(r/min) 中间泵 功率(kw) 转速(r/min) 前级泵 功率 (kw) 转速(r/min)
JZJ2B30-5(6)110 30 150 ZJC30 1.1 2900 -- -- -- 2BV-5(6)110 4 1450
JZJ2B70-5(6)110 70 150 ZJC70 2.2 2900 -- -- -- 2BV-5(6)110 4 1450
JZJ2B70-5(6)111 70 150 ZJC70 2.2 2900 -- -- -- 2BV-5(6)111 5.5 1450
JZJ2B150-5(6)111 150 150 ZJC150 3 2900 -- -- -- 2BV-5(6)111 5.5 1450
JZJ2B150-5(6)121 150 150 ZJC150 3 2900 -- -- -- 2BV-5(6)121 7.5 1450
JZJ2B150-5(6)131 150 150 ZJC150 3 2900 -- -- -- 2BV-5(6)131 11 1450
JZJ2B300-5(6)131 300 150 ZJP300 4 2900 -- -- -- 2BV-5(6)131 11 1450
JZJ2B300-5(6)161 300 150 ZJP300 4 2900 -- -- -- 2BV-5(6)161 15 960
JZJ2B70-30-5(6)110 70 25 ZJC70 2.2 2900 ZJC30 1.1 1450 2BV-5(6)110 4 1450
JZJ2B150-70-5(6)111 150 25 ZJC150 3 2900 ZJC70 2.2 1450 2BV-5(6)111 5.5 1450
JZJ2B300-150-5(6)121 300 25 ZJP300 4 2900 ZJC150 3 2900 2BV-5(6)121 7.5 1450
JZJ2B300-150-5(6)131 300 25 ZJP300 4 2900 ZJC150 3 2900 2BV-5(6)131 11 1450
JZJ2B600-300-5(6)161 600 25 ZJP600 7.5 2900 ZJP300 4 2900 2BV-5(6)161 15 960
JZJ2B70-30-30-5(6)110 70 1 ZJC70 2.2 2900
ZJC30

ZJC30

1.1

1.1

1450

1450

2BV-5(6)110 4 1450
JZJ2B150-70-30-5(6)110 150 1 ZJC150 3 2900
ZJC70

ZJC30

2.2

1.1

1450

1450

2BV-5(6)110 4 1450
JZJ2B300-150-70-5(6)111 300 1 ZJP300 4 2900
ZJC150

ZJC70

3

2.2

2900

1450

2BV-5(6)111 5.5 1450
JZJ2B600-300-150-5(6)131 600 1 ZJP600 7.5 2900
ZJP300

ZJC150

4

3

2900

2900

2BV-5(6)131 11 1450
注:1、以上表格为推荐标准系列,因在实际生产应用中工作条件的不同,吸入气体及压力会发生很多变化,所以选型时应根据实际抽气过程、气体释放过程、可凝性气体冷凝情况、吸入压力的时间变化等进行校核计算或参照现有设备使用情况选型。

2、单泵的技术指标详见各泵参数表。
