罗茨真空机组概述：

新安江牌罗茨-水喷射泵（水环泵）真空机组，是以罗茨真空泵（又名机械增压泵）为主泵，以水喷射泵或水环泵为前级泵，通过电接点真空表、

电接点压力表来实现罗茨真空泵的自动启闭，以达到自动保护整套机组的真空获得设备。

它具有真空度高、抽气速度快、使用寿命长、安全性好、结构简单、易损件少、高效节能等特点。

该机组采用RPP材料水喷射泵或防腐型水环式真空泵作为前级泵，所以它还特别适用于抽除含有较多冷凝性气体（如水蒸汽）以及有一定腐蚀性气体，

该机组广泛应用于低温干燥、脱水、蒸发、减压精馏、结晶等工艺流程。

罗茨真空机组结构组成：

JZJP、JZJS型机组主要是由罗茨泵、水喷射泵（水环泵）、电源控制箱、电接点压力表（真空表）、大气喷射泵（主要配置于罗茨-水环真空泵）、

机架、管道、阀门等部分组成，JZJP、JZJS三级机组的泵部分是由两台罗茨真空泵和一台水喷射真空泵（水环泵）三级串联而成，

其中水喷射（水环泵）叫做前级泵，与被抽容器相联接的罗茨泵真空泵叫做主级泵，与前级泵和主级泵相联的一级罗茨真空泵叫做中间泵，

如果去掉中间级罗茨真空泵就构成JZJP、JZJS二级机组。

三级机组的极限真空要比二级机组的极限真空提高一个数量级可达到25Pa或更高。

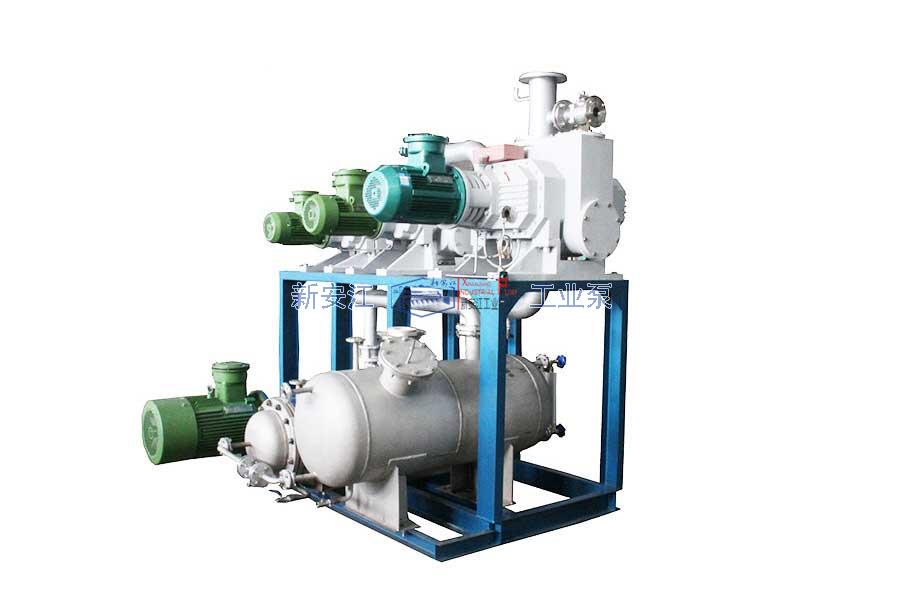

罗茨水环式真空机组实物图
