罗茨真空泵的工作原理是什么?新安江为您解析!

返回列表 来源:新安江 查看手机网址
扫一扫!罗茨真空泵的工作原理是什么?新安江为您解析!扫一扫!
浏览:- 发布日期:2017-04-17 17:05:33【

杭州新安江工业泵厂拥有杭州新安江防腐工业泵省高新技术企业研发中心,拥有罗茨真空泵冷却系统等26项国家专利技术。罗茨真空泵是指泵内装有两个相反方向同步旋转的叶形转子,转子间、转子与泵壳内壁间有细小间隙而互不接触的一种变容真空泵,新安江为您解析罗茨真空泵的工作原理!

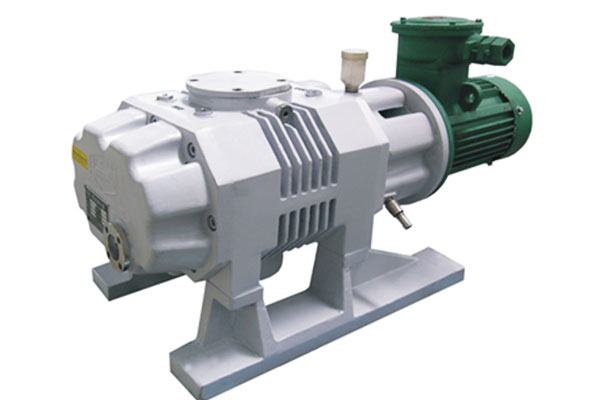

罗茨真空泵的工作原理是什么?新安江为您解析!

罗茨泵是一种无内压缩的真空泵,通常压缩比很低,故高、中真空泵需要前级泵。

靠泵腔内一对叶形转子同步、反向旋转的推压作用来移动气体而实现抽气的真空泵。
罗茨真空泵是指具有一对同步高速旋转的鞋底形转子的机械真空泵,此泵不可以单独抽气,前级需配油封、水环等可直排大气。
它的结构和工作原理与罗茨鼓风机相似,工作时其吸气口与被抽真空容器或真空系统主抽泵相接。这种真空泵的转子与转子之间、转子与泵壳之间互不接触,
 间隙一般为0.1~0.8毫米;不需要用油润滑。转子型线有圆弧线、渐开线和摆线等。渐开线转子泵的容积利用率高,加工精度易于保证,故转子型线多用渐开线型。罗茨真空泵的转速可高达3450~4100转/分;抽气速率为30~10000升/秒(1升=10-3米3);极限真空:单级为6.5×10-2帕,双级为1×10-3帕。
罗茨泵的极限真空除取决于泵本身结构和制造精度外,还取决于前级泵的极限真空。为了提高泵的极限真空度,可将罗茨泵串联使用。罗茨泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转,被抽气体从进气口吸入到转子与泵壳之间的空间v0内,再经排气口排出。由于吸气后v0空间是全封闭状态,所以,在泵腔内气体没有压缩和膨胀。 但当转子顶部转过排气口边缘,v0空间与排气侧相通时,由于排气侧气体压强较高,则有一部分气体返冲到空间v0中去,使气体压强突然增高。当转子继续转动时,气体排出泵外。罗茨泵在泵腔内,有二个“8”字形的转子相互垂直地安装在一对平行轴上,由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。在转子之间,转子与泵壳内壁之间,保持有一定的间隙,可以实现高转速运行。
相信大家对于罗茨真空泵以及罗茨真空泵的工作原理都有了一定了解,想了解更多,请联系杭州新安江!
