概述
|
CQB-F氟塑料型磁力传动离心泵（ 简称 CQB-F 磁力泵 ）。主要特点是利用磁传动器的外磁钢旋转时 ，磁力线穿过间隙和隔离套 ，作用于内磁钢上 ，使泵轴与电动机同步旋转 ，无接触地传递扭矩 。在泵轴的动力输入端， 由于液体被封闭在静止的隔离套内 ，没有动密封，因而杜绝了石油化工行业中常见的跑 、冒、滴 、漏现象 ，达到完全无泄漏 。 此种类型的氟塑料磁力泵适用于输送有毒、有害、易燃、易爆和贵重液体介质，是创建无泄漏 、无污染工厂车间的理想用泵。 CQB-F磁力泵适用于石油 、化工、制药 、电镀、环保 、食品 、影视洗印 、水处理 、国防等行业 （严禁使用含颗粒和结晶的液体输送）。 |
 |

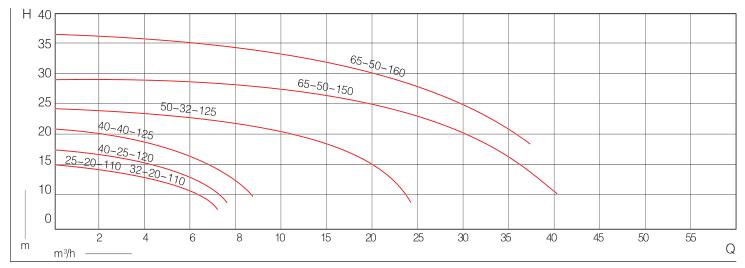

性能范围图

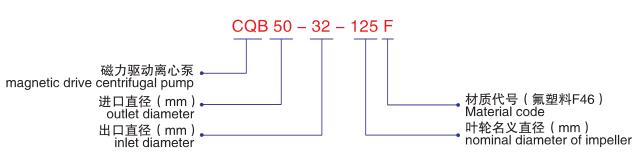

型号说明
型号参数图
| 型号 |
流量
(m3/h)
|
扬程
(m)
|
汽蚀余量
(m)
|
转速
(r/min)
|
进口直径
(mm)
|
出口直径
(mm)
|
使用温度 (℃) |
电机功率
(kw)
|
重量 (kg) |
| CQB25-20-100F | 5 | 11.5 | 6 | 2900 | 25 | 20 | <80 | 0.55 | 20 |
| CQB32-20-110F | 5.5 | 13 | 6 | 2900 | 32 | 20 | <80 | 0.55 | 20 |
| CQB40-25-120F | 6.5 | 15 | 5 | 2900 | 40 | 25 | <80 | 0.75 | 35 |
| CQB40-40-125F | 7 | 17 | 3.7 | 2900 | 40 | 40 | <80 | 1.1 | 40 |
| CQB50-32-125F | 12 | 20 | 3.5 | 2900 | 50 | 32 | <80 | 1.5 | 45 |
| CQB65-50-150F | 20 | 25 | 4 | 2900 | 65 | 50 | <100 | 4 | 100 |
| CQB65-50-160F | 17.5 | 32 | 4 | 2900 | 65 | 50 | <100 | 4 | 100 |
| CQB50-32-160FA | 12.5 | 32 | 4 | 2900 | 50 | 32 | <100 | 4 | 128 |
| CQB65-50-160FA | 25 | 32 | 4 | 2900 | 65 | 50 | <100 | 7.5 | 130 |
| CQB80-65-160FA | 50 | 32 | 4 | 2900 | 80 | 65 | <100 | 11 | 180 |
| CQB100-80-160FA | 100 | 32 | 5 | 2900 | 100 | 80 | <100 | 18.5 | 250 |
| CQB50-32-200FA | 12.5 | 50 | 4 | 2900 | 50 | 32 | <100 | 7.5 | 210 |
| CQB65-40-200FA | 25 | 50 | 4 | 2900 | 65 | 40 | <100 | 11 | 180 |
| CQB80-50-200FA | 50 | 50 | 4 | 2900 | 80 | 50 | <100 | 18.5 | 280 |

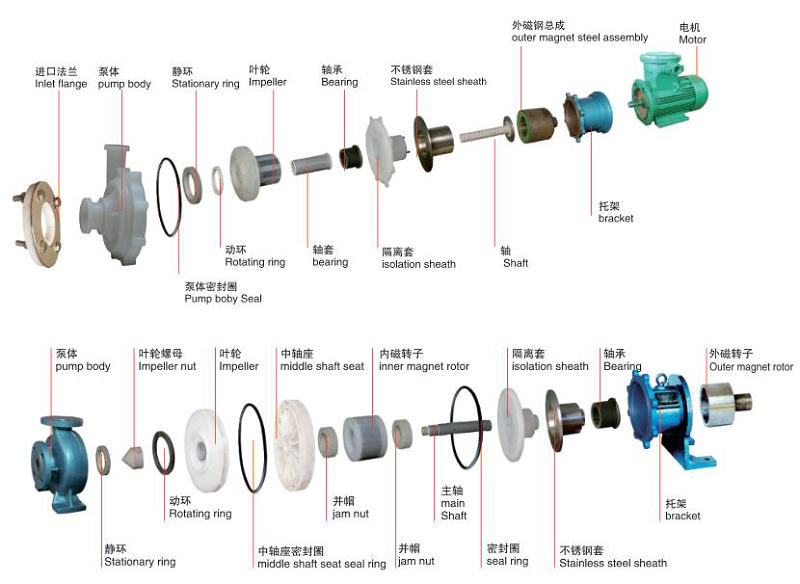

结构图
