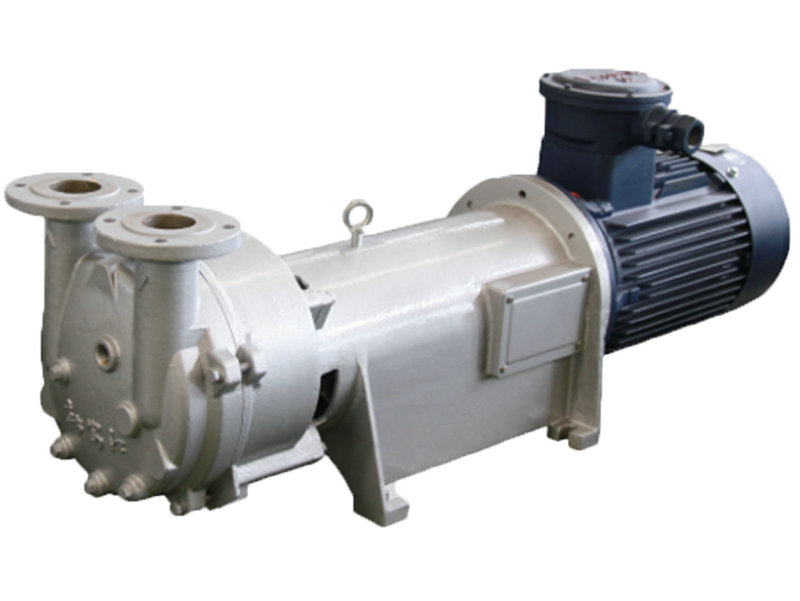

2BV系列液环真空泵

新安江牌2BV系列液环真空泵，是我公司开发的新一代节能型产品，其以出色的性能及众多优点将全面取代同性能的SK、2SK系列水环真空泵及W、WY、WL系列往复真空泵。

订购热线：400-860-1690

概述

新安江牌2BV系列液环真空泵，是我公司与科研单位联合开发的新一代节能型产品，其以出色的性能及众多优点将全面取代同性能的SK、2SK系列水环真空泵及W、WY、WL系列往复真空泵。该产品采用机械密封作为标准配置，消除了泄漏隐患，维护更简单、运行平稳，噪音可低至62分贝。
2BV液环真空泵呗广泛用于石油、化工、制药、食品、制糖工业等领域。由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易燃易爆气体时不容易发生爆炸，所以该产品应用更加广泛。

结构特点

1. 机泵直联设计，节省空间，易于安装。
2. 采用机械密封作为标准配置，消除了泄露，维护简便。
3. 运行平稳，噪音可低至62分贝。
4. 独特的柔性排气口设计，不会产生过压缩，确保了2BV在其性能范围内效率最佳。
5. 2BV系列全部设有气蚀保护保护管接口，如在极限压力下工作，开启气蚀保护管接口可在最大限度保证吸气效果的情况下消除气蚀声,并对泵进行保护。
6. 所有零部件经数控车床精密加工，采用国内质优机械密封。

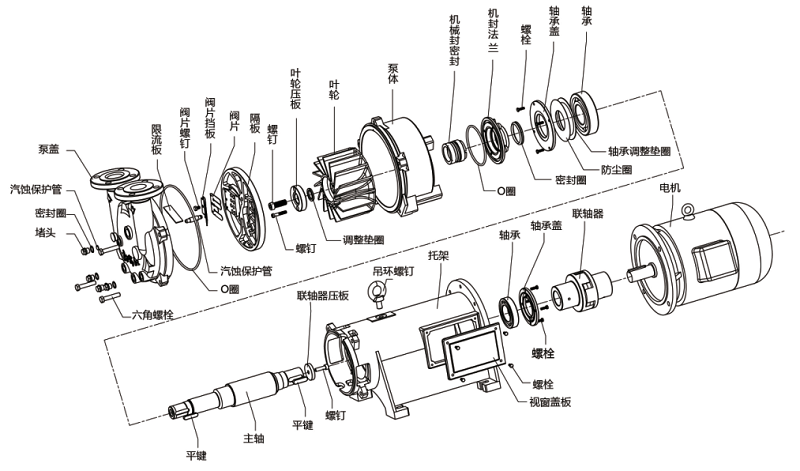

结构图

2BV液环真空泵-结构图

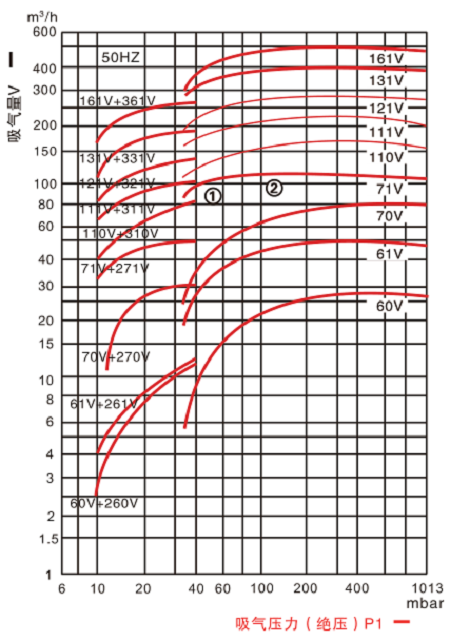

性能范围图

选型示例
①设计参数点吸气量：V=100m³/h，吸气压力：P=400mbar；
②其余参数同标准状态（见注）选择与设计点①最近的曲线；
③本例中为71V，根据曲线编号查出相应的产品型号（既定货号，但又限于标准型）；
注：该性能曲线是在吸入介质为20℃的饱和空气，工作液温度为15℃，排气压力为1013mbar的状态下得到的，性能允许差±10%，图中左侧为配用大气喷射泵的性能曲线。

性能参数表

曲线编号	产品型号	抽气速率(m³/min)	极限真空度		功率(kw)	转速(r/min)	耗水量 (L/min)	噪音 [dB(A)]	重量 (kg)
曲线编号	产品型号	抽气速率(m³/min)	Mpa	mmHg	功率(kw)	转速(r/min)	耗水量 (L/min)	噪音 [dB(A)]	重量 (kg)
110V	2BV-5110	2.75	0.098	33	4	1450	6.7	63	120
111V	2BV-5111	3.83	0.098	33	5.5	1450	8.3	68	150
121V	2BV-5121	4.66	0.098	33	7.5	1450	10	69	210
131V	2BV-5131	6.66	0.098	33	11	1430	15	73	280
161V	2BV-5161	8.33	0.098	33	15	970	20	74	390
110V	2BV-6110	2.75	0.098	33	4	1450	6.7	63	148
111V	2BV-6111	3.83	0.098	33	5.5	1450	8.3	68	196
121V	2BV-6121	4.66	0.098	33	7.5	1450	10	69	220
131V	2BV-6131	6.66	0.098	33	11	1430	15	73	314
161V	2BV-6161	8.33	0.098	33	15	970	20	74	426
注： ① 表内性能为气体温度20℃，大气压力为1013.25hpa（相当于760mmHg），气体相对湿度70%，水循环供水温度为15℃时的性能。 ② 抽气速率容差±10%。 ③ 表内真空度数值，是指负于标准大气压的那部分压力。（1 mmHg = 1 Torr (托) = 133.3 Pa (帕), 0.1 Mpa = 750 mmHg）
