液环真空泵概述

液环式真空泵因其工作原理及结构上的特点使其在化工、制药等行业得到了广泛应用。

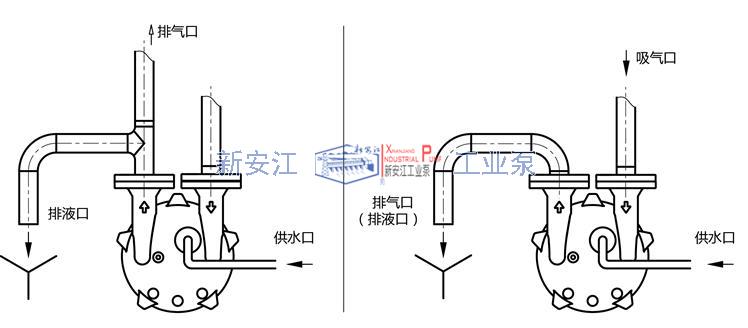

    在正常的应用中,液环真空泵的工作液多采用直排方式,如图1所示:



液环真空泵工作液供应及排放示意图


1  一般的液环真空泵工作液供应及排放示意图

  • 水环真空泵排出的水进入大的循环水池或直接排走。

    这种供水及排水方式连接方便,使用简单,在实际应用中被较多的采用。

  • 但是如果被抽除的介质中含用有机溶剂、有毒物质等时,按图1所示的使用方法存在以下缺点:

  1. 1、因液环泵在抽除气体时,被抽气体与工作液混合,排水口排出的水中会含有部分有机溶剂、有毒物质,因水的排放量在,水的排放对环保造成很大压力。

  2. 2、含有有机溶剂、有毒物质的水会释放出有害气体,加重了对环境的污染。

  3. 被抽除的有机溶剂不易回收而被浪费掉。

  • 3、鉴于以上问题,越来越多的化工、制药企业采用了液环式真空泵闭路循环系统。



  • 液环真空泵的主要特点

    液环式真空泵闭路循环系统主要有以下特点:

  1. 1、机组作为成套设备供货,包括气液分离器、换热器、底座、内部管线等附件,更利于用户的安装,可大缩短用户的安装周期。

  2. 2、工作液可采用水或各种化工溶剂等循环使用,大大减小了化工行业对环境的污染。

  3. 如采用所抽除介质作为工作液时,可回收所抽除的介质。

3、2BW系列液环泵闭路循环系统可根据用户的入口条件、冷却水条件、排气口的条件等进行设计,可按需定制。


液环真空泵原理

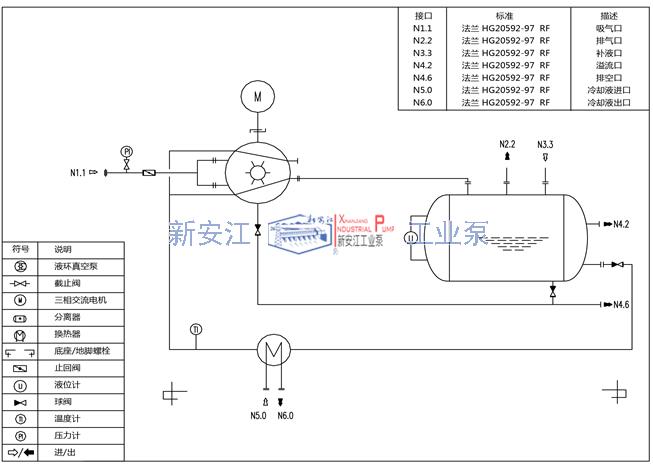

基本的2BW系列液环真空泵闭路循环系统如图2


液环真空泵成套系统工作流程图

2  液环真空泵闭路循环系统基本流程图


被抽气体从吸气口进入液环真空泵,经液环真空泵压缩后与部分工作液一起进入气液分离器,在气液他离器内气液两相得到分离,气体从排气口排出,工作液经换热器被液环泵吸入进行循环使用。

液环泵在工作过程中会产生热量,主要热量包括:真空泵的无效功率、吸入气体温度较高带来的热量、吸入气体含有可凝性气体在压缩过程中释放出相变热。换热器的主要作用是通过冷却水冷却工作液,使工作液温度保持在合理的范围之内。


液环真空泵设备组成

液环真空泵闭路循环系统一般应包括:

◆气液分离器

◆换热器

◆共用底座

◆内部管线


液环真空泵闭路循环系统主要性能参数

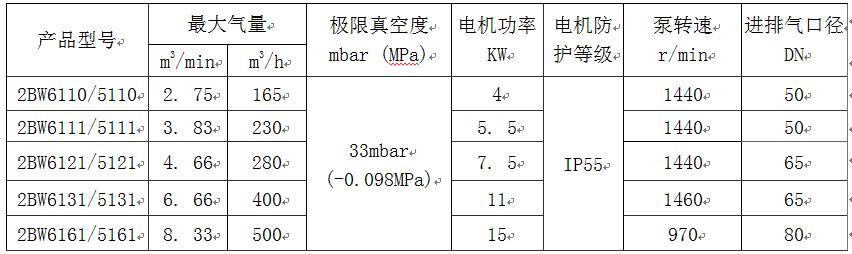

液环真空泵闭路循环系统主要技术性能规格表
