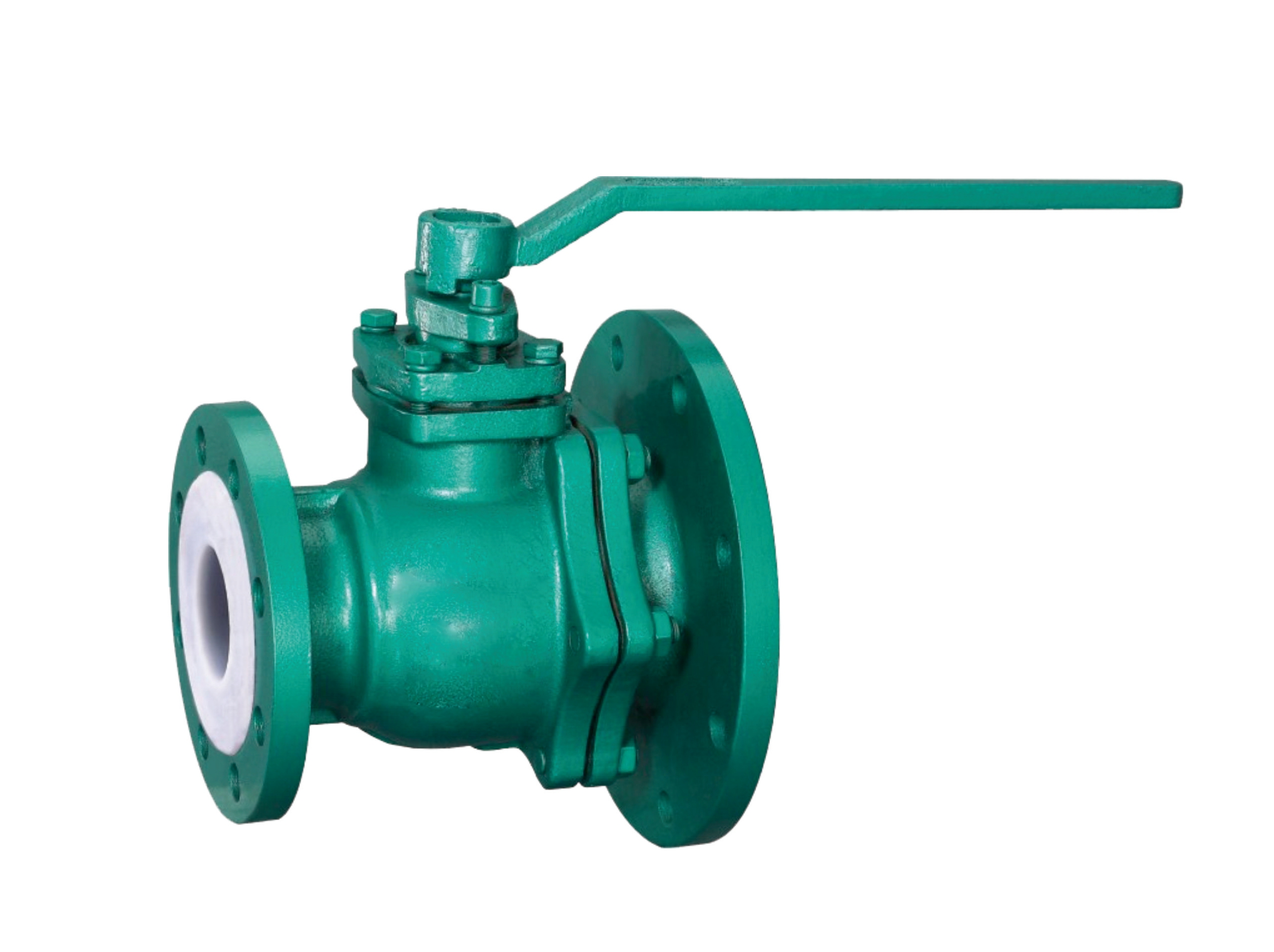

概述：Q41F系列是为各种强腐蚀介质的启闭控制而设计，采用碳钢精铸，内衬氟塑料阀，球及过滤部件衬氟塑料。

特点：该产品具有外形美观、强度高、经久耐用等特点。
用途：广泛应用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐设备最理想的选择。

参数：

型号及通径		L (mm)	L1 (mm)	D (mm)	D1 (mm)	D2 (mm)	n-Φd (mm)	H (mm)	L0 (mm)	b (mm)	重量 (kg)
Q41F-10C-15		130	57	95	65	45	4-14	103	100	10	2.8
Q41F-10C-20		140	62	105	75	55	4-14	112	150	10	3.5
Q41F-10C-25		150	65	115	85	65	4-14	122	155	12	4.5
Q41F-10C-32		165	75	135	100	75	4-18	130	155	13	6
Q41F-10C-40		180	95	145	110	85	4-18	140	220	13	7.5
Q41F-10C-50		200	100	160	125	100	4-18	140	220	14	9.5
Q41F-10C-65		220	100	180	145	120	4-18	170	250	15	15
Q41F-10C-80		250	120	195	160	135	4-18	190	300	15	20
Q41F-10C-100		280	130	215	180	155	8-18	210	300	17	29
型号及通径		D (mm)	D1 (mm)	D2 (mm)	n-Φd (mm)	N (mm)	L0 (mm)	L (mm)	H (mm)	b1 (mm)	b2 (mm)	重量 (kg)
69标	50	Φ230	125	190	4-18	8-Φ14	250	200	125	14	20	13
	80	Φ245	160	210	4-18	10-Φ14	300	250	184	15	20	22
79标	32	Φ165	100	130	4-18	4-Φ14	200	165	115	13	13	10
	40	Φ185	110	150	4-18	4-Φ18	250	180	125	12	12	11
	50	Φ205	125	170	4-18	4-Φ18	250	200	125	14	20	11.5
	80	Φ245	160	200	4-18	8-Φ18	300	250	184	15	20	22

             非标放料阀主要连接尺寸：

DN (mm)		L	D	D1	D2	F	B	Z-Φd	D0	H
80/50		175	160/195	125/150	100/135	3/3	20/20	4-Φ18/8Φ18	250	135
100/50		175	160/215	125/170	100/155	3/3	20/22	4-Φ18/8Φ18	250	135
125/50		175	160/240	125/200	100/180	3/3	20/24	4-Φ18/8Φ18	250	135
125/65		190	180/240	160/225	120/180	3/3	20/24	4-Φ18/8Φ18	250	145
125/80		220	195/265	125/170	135/210	3/3	22/24	8-Φ18/8Φ18	250	185
150/100		280	215/265	180/225	155/190	3/3	22/24	8-Φ18/8Φ18	250	195

性能数据	产品型号	Q41F系列
	公称通径	DN15~200mm
	使用温度	-50~200℃
	公称压力	0.6~1.6MPa
	适用介质	酸、碱、盐等
	最高工作压力
其他数据	产品材质	碳钢衬F46
备注
