PPH系列水喷射真空机组

【产品简介】PPH系列水喷射真空机组由水喷射成套真空机组和多台防腐蒸汽喷射泵组成。 【产品特点】真空度高,安装方便,排气量大,防腐无毒。
订购热线:400-860-1690
立即咨询

PPH缠绕系列水喷射真空机组简介:

水喷射真空机组

组成:

              一、离心泵:增强聚丙烯,偏氟,氟合金,衬氟

二、蒸汽喷射泵:文丘里管内衬石墨,泵体为铸铁内涂聚三佛氯乙烯(F3)

三、喷嘴:不锈钢,黄铜,碳化硅,四氟

四、特殊要求:在水箱加冷却盘管,盘管采用石墨改性聚丙烯制作



水喷射真空泵结构图:

水喷射真空泵结构图

 ①器盖 ②喷咀座板 ③喷 咀 ④器体 ⑤导向盖盘 ⑥扩散管 ⑦止逆阀阀体 ⑧阀板



型号:

比如新安江牌水喷射真空泵JW-RPP-65-280A这样一款水喷射真空泵,每个参数到底代表了什么意思呢?

其中:

①.JW代表的是卧式机组,有时候也会看到JL字母开头的,则说明是立式机组;

②.RPP代表的是水喷射真空泵的材质,这里是增强聚丙烯

③.65代表的是进气口径,单位是毫米(mm),意思就是这款水喷射真空泵的进气口直径是65mm

④.280代表的是最大抽气量,单位是立方米每小时(m³/h),说明这款真空泵每小时的最大抽气量是280立方米

⑤.最后一个字母A 指的是改进型,相比以前生产的水喷射真空泵,性能更好,比如机械强度,耐腐蚀性都有所改进


搭配的离心泵型号:

80FP(D)-32

进口直径80mm 出口直径65mm 流量50m³/h 扬程32m 电机功率7.5Kw


常见型号:

型号 极限真空度
(Mpa)
保证真空度 最大抽气量(m3/h) 配套泵型号及功率(kw) 卧式机组外形尺寸
( × × )
Mpa mmHg
RPP-25-20 0.0985 0.098 735 20 40FP(D)-18   (1.5) 1100 × 600 × 800 mm
RPP-32-40 0.0985 0.098 735 40 50FP(D)-22   (2.2) 1100 × 700 × 800 mm
RPP-40-60 0.098 0.097 728 60 50FP(D)-25   (3) 1550 × 1000 × 1150 mm
RPP-54-90 0.098 0.097 728 90 65FP(D)-28   (4) 1750 × 1000 × 1200 mm
RPP-54-110 0.0985 0.0975 732 110 80FP(D)-30   (5.5) 1750 × 1000 × 1200 mm
RPP-54-180 0.0993 0.098 735 180 80FP(D)-30   (5.5) 1850 × 1000 × 1250 mm
RPP-65-280 0.0993 0.098 735 280 80FP(D)-32   (7.5) 1950 × 1000 × 1300 mm
RPP-65-280A 0.0996 0.099 740 280 80FP(D)-32   (7.5) 1950 × 1000 × 1350 mm
RPP-65-360 0.0995 0.098 735 360 100FP(D)-20   (11) 2450 × 1200 × 1300 mm
RPP-80-360 0.0995 0.098 740 360 100FP(D)-20   (11) 2450 × 1200 × 1300 mm
RPP-80-360A 0.0998 0.099 740 360 100FP(D)-20   (11) 2450 × 1200 × 1350 mm
RPP-80-500 0.0995 0.098 735 500 100FP(D)-32   (15) 2500 × 1200 × 1500 mm
RPP-80-500A 0.0996 0.099 740 500 100FP(D)-32   (15) 2500 × 1200 × 1550 mm
RPP-80-700 0.0996 0.098 735 700 100FP(D)-50   (30) 2500 × 1800 × 1350 mm
蒸汽喷射泵 0.1 0.0996 748 汽水串联与180280360500配套,耗气量40kg/h,工作气压0.3MPa
注:① 实际真空度是根据当地当时的大气压 × 本技术参数的保证真空度。
        表内性能为气体温度20℃,大气压力为1013.25hpa(相当于760mmHg),气体相对湿度70%,水循环供水温度为15℃时的性能。
         抽气速率容差±10%
         表内真空度数值,是指负于标准大气压的那部分压力。 1 mmHg = 1 Torr  () = 133.3 Pa  (), 0.1 Mpa = 750 mmHg



用途:

广泛应用于化工、制药、纺织、食品、冶金、环保、实验室等行业中的真空吸收、过滤、浓缩、干燥、结晶、输送、除氧真空增氧等工艺过程。


PPH改进型水喷射成套真空机组实物图:

PPH水喷射成套真空机组



新安江工业泵产品应用案例

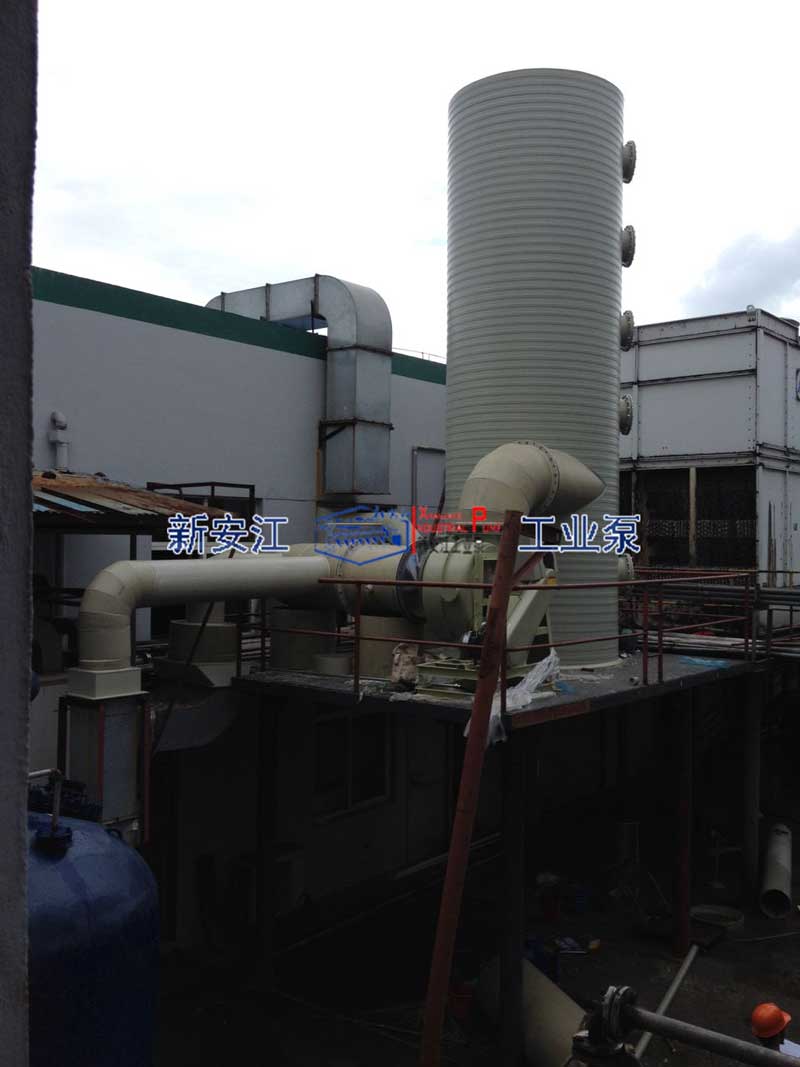

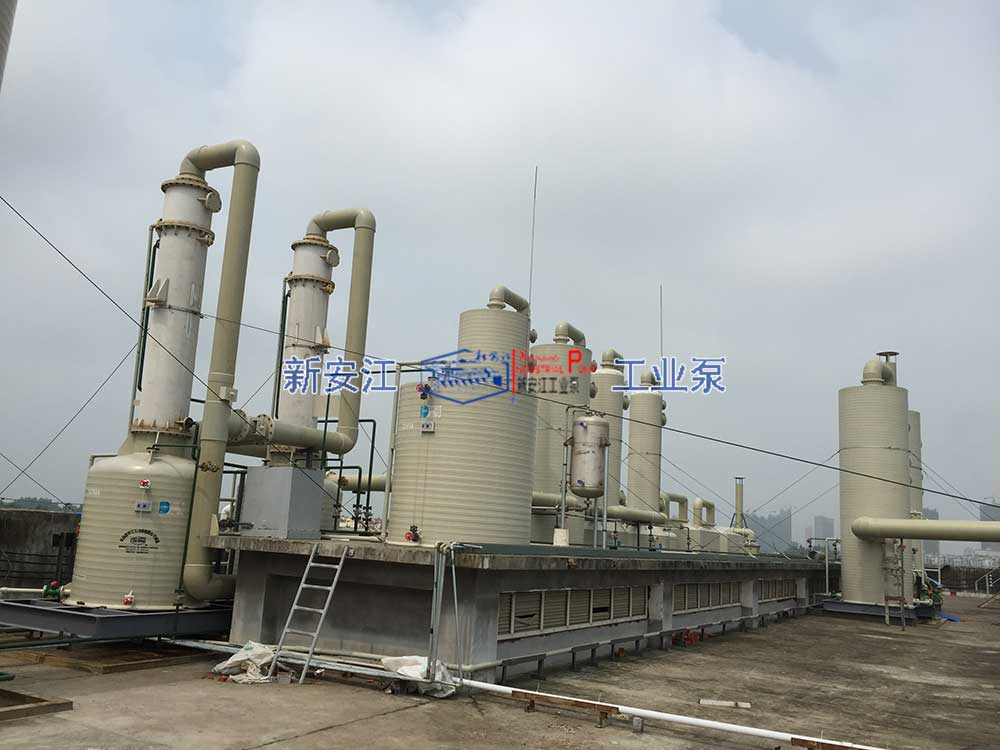

PPH多功能废气处理成套设备应用现场

PPH多功能废气处理成套设备在客户工厂现场安装应用
