水喷射真空机组

【产品简介】水喷射真空机组(RPP水喷射真空机组)由防腐蒸汽喷射泵和水喷射真空机组等部件组成。
订购热线:0571-64092376
立即咨询

水喷射真空机组概述:

RPP系列环保型水喷射真空机组是我司自行研制设计开发的新一代真空设备。

水喷射真空泵为真空产生元件,并与石墨改性聚丙烯列管和盘管进行优化组合,

能对进气源在进水喷射真空泵之前进行冷凝,以减少真空泵的负荷。

该真空机组对循环液进行全面冷却,降低了系统对冷却水的依赖,能保持在适宜的温度下运行。

保证水喷射真空泵的使用性能达到最佳状态,基本做到无废水排放以及废气集中处理。

该水喷射真空机组的过流部件全部采用全塑结构,可抽取腐蚀性气体,与罗茨真空泵,蒸汽喷射泵串联使用,真空度更高。



水喷射真空机组(立式安装)结构说明图:

水喷射真空机组结构图(立式)

图中各个部件介绍

1|液位计接口 2|冷却液排尽口 3|冷却水进出口1 4|冷却排管 5|补水口 6|视镜口

7|真空表接口 8|冷却列管 9|冷却水进出口2 10|排气口 11|水喷射真空泵 12|止回阀

13|进气口 14|喷射泵进气口 15|冷凝液排放口 16|真空表接口 17|溢流口 18|塑料离心泵


水喷射真空机组工作流程原理图:


水喷射真空机组工作流程原理图




水喷射真空机组生产车间实物图:


RPP水喷射真空泵机组实物图

RPP水喷射真空机组实物图


PPZJL(G)系列真空计量罐、抽滤槽_04

概述:新安江牌水喷射成套真空机组(RPP水喷射真空机组)由水喷射成套机组及多台防腐蒸汽喷射泵等部件组成。
特点:具有真空度高、安装方便、耐腐、无毒、排气量大等特点。

配置

 一、离心泵:增强聚丙烯,偏氟,氟合金,衬氟

二、蒸汽喷射泵:文丘里管内衬石墨,泵体为铸铁内涂聚三佛氯乙烯(F3)

三、喷嘴:不锈钢,黄铜,碳化硅,四氟

四、特殊要求:在水箱加冷却盘管,盘管采用石墨改性聚丙烯制作


蒸汽泵级数 工作蒸汽压力(表)
(Mpa)
耗气量
(kg/h)
绝压
(mmHg)
最大抽气量 (m3/h)
一级 二级
一级 0.1≤P≤0.3 38 1.5~10 根据配套的水喷射真空泵技术参数的最大抽气量为准
二级 0.1≤P≤0.3 0.1≤P≤0.3 60 0.5~5
注:测试条件在工作水温度25℃,被测介质为大气,标准大气压760mmHg

PPZJL(G)系列真空计量罐、抽滤槽_06

PPZJL(G)系列真空计量罐、抽滤槽_07

PPZJL(G)系列真空计量罐、抽滤槽_09

性能数据 抽速范围(m3/h) 1880
极限压力(Pa) 1333-667
介质温度
环境温度
最高工作压力
电机数据 配套电机功率(kW) 7.5-15
电压(V) 380
频率(Hz) 50
转数(r/min) 2900
防护等级 IP55
绝缘等级 Y
材料 泵体、泵盖、叶轮
泵轴
机械密封



 水喷射真空泵机组型号参数表:

型号 绝压
(mmHg)
最大抽气量 (m3/h) 配用泵 蒸汽压力
(Mpa)
蒸汽耗量
(kg/h)
型号 功率
(kw)
QSJW-RPP-II-280 1.5-10 根据配套的水喷射真空泵技术参数的最大抽气量为准 80FP(D)-32 11 0.1≤P≤0.3 38
QSJW-RPP-II-360 1.5-10 100FP(D)-20 15 0.1≤P≤0.3 38
QSJW-RPP-II-500 1.5-10 100FP(D)-32 15 0.1≤P≤0.3 38
QSJW-RPP-III-280 0.5-5 80FP(D)-32 7.5 0.1≤P≤0.3 60
QSJW-RPP-III-360 0.5-5 100FP(D)-20 11 0.1≤P≤0.3 60
QSJW-RPP-III-500 0.5-5 100FP(D)-32 15 0.1≤P≤0.3 60


PPZJL(G)系列真空计量罐、抽滤槽_12

PPZJL(G)系列真空计量罐、抽滤槽_13

PPZJL(G)系列真空计量罐、抽滤槽_14

用途:广泛应用于化工、制药、纺织、食品、冶金、环保、实验室等行业中的真空吸收、过滤、浓缩、干燥、结晶、输送、除氧真空增氧等工艺过程。


水喷射真空机组在制药厂实际应用

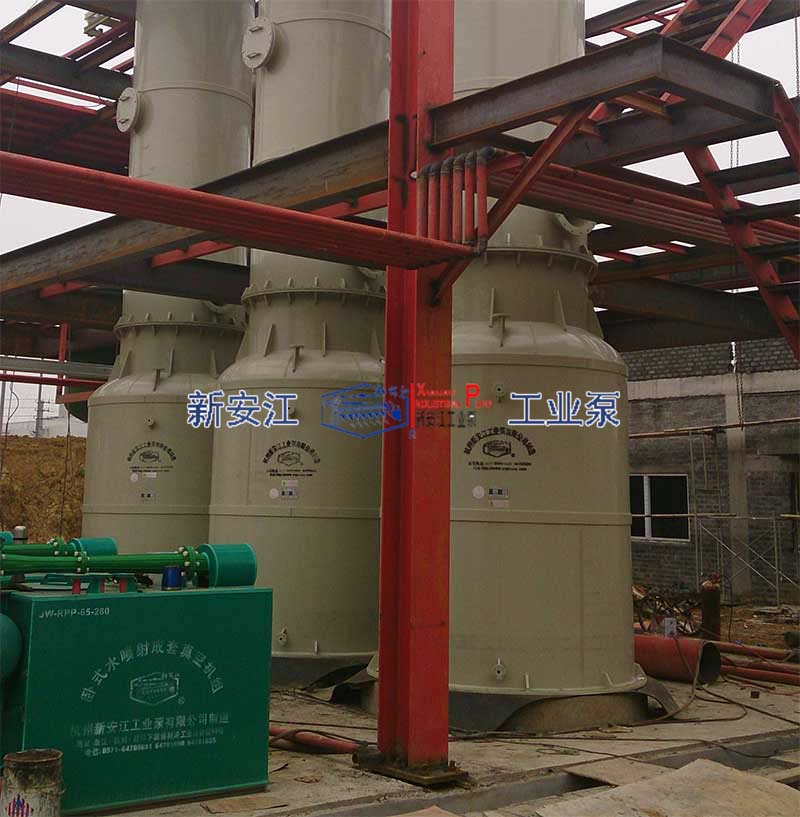

RPP水喷射真空机组在客户工厂安装现场

RPP水喷射真空机组应用于制药厂,图为安装调试现场

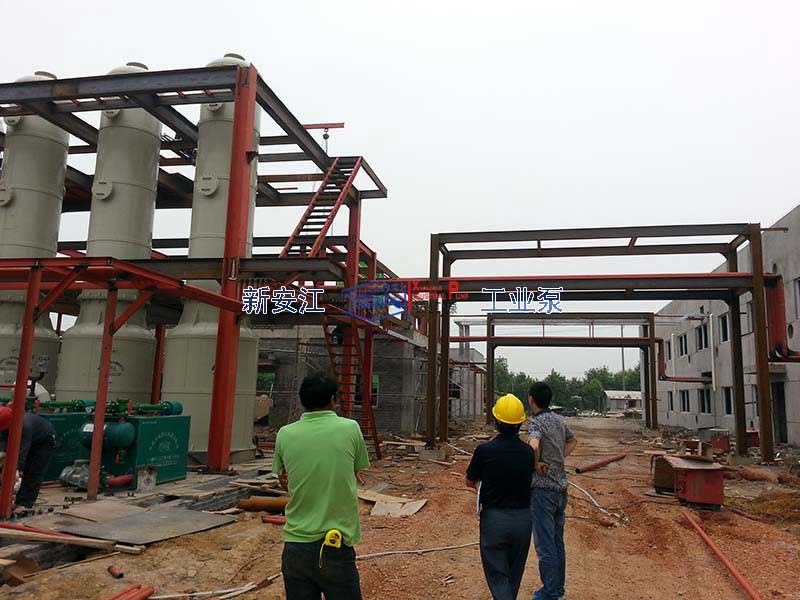

RPP水喷射真空机组在客户工厂安装现场2


RPP水喷射真空机组应用于制药厂,图为安装调试现场



水喷射真空机组 常见故障及排除:

常见故障 产生原因 排除方法

真空度达

不到要求

管道或被抽容器漏气 捡漏并排除
循环水箱储液量不足 补充循环液
喷射泵头内喷射口磨损 更换泵头
抽入气体温度太高 加大冷介质量或进气前增接冷却设备
抽入气体量太大 另选抽气量大的型号
离心泵出口压力达不到要求 叶轮或机封磨损需更换
