液环真空泵的结构图：

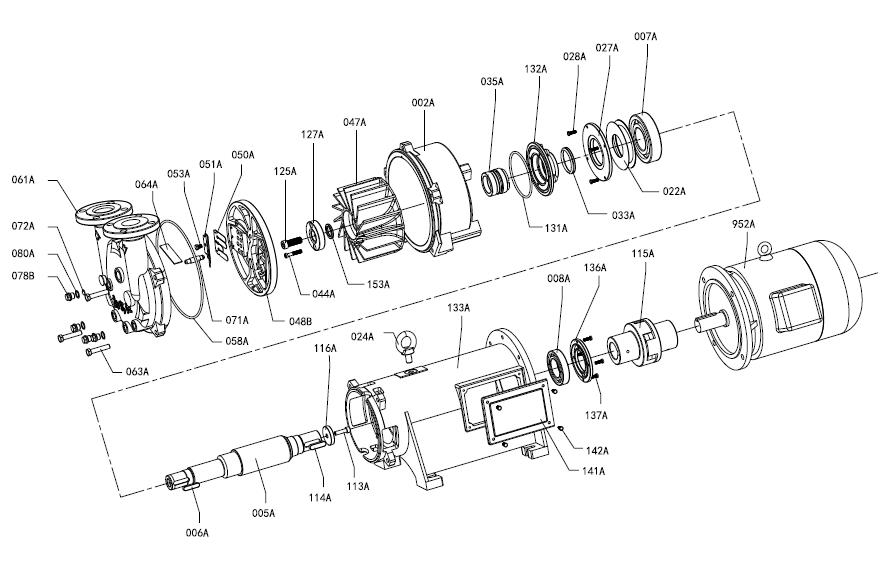

2BV6液环真空泵结构图

真空泵驱动电机组成整体式，安装面水平即可，无需底盘。

液环真空泵的工作原理：

液环真空泵工作原理图

        如图所示，叶轮偏心地安装在泵体内，起动时向泵内注入一定高度的工作液（一般为水），

当叶轮按图示方向顺时针旋转时，工作液受离心力的作用在泵体内壁形成一旋转的封闭液环,

液环下部内表面与轮毂相切，液环的上部内表面刚好与叶片顶端接触。

此时叶轮轮毂与液环之间形成一个月牙形空间，而这一空间又被叶轮叶片分成与叶片数目相等的若干个小腔。
         如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端盖上的吸气口相通，
其空间内的气体压力降低，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝； 当叶轮在180°到 360°的旋转过程中，液环内表面渐渐与轮毂靠近，小腔由大变小，其空间内气体压力升高，高于排气口压力时，当小腔与排气口相通时，气体被排出。

叶轮每旋转一周，叶片间空间（小腔）吸、排气一次，若干小腔不停地工作，如此往复，泵就连续不断地抽吸或送气体。

         由于在工作过程中，做功产生热量，会使工作液环发热，同时一部分液体（水）和气体一起被排走。
因此，在工作过程中，必须不断地给泵供液（水），以冷却和补充泵内消耗的液体（水），满足泵的工作要求。
