如何拆解水环式真空泵(10)

返回列表 来源:新安江 查看手机网址
扫一扫!如何拆解水环式真空泵(10)扫一扫!
浏览:- 发布日期:2019-05-22 12:38:30【

概述

新安江IIFSK/2FSK系列耐腐蚀水环式真空泵是有我公司自行开发的新一代产品。


特点

该产品集耐腐蚀材料、高真空等技术于一体,产品具有耐腐蚀性能强、极限真空度高、排气量大等特点,各项性能超过国内大多数企业。


适用用途

该泵广泛用于食品、石油、化工、制药、冶金工业及电子领域的真空蒸发,过滤,干燥,浓缩,蒸馏及真空结晶等工艺过程。可用于抽送各种气及不含固体颗粒的腐蚀性气体。

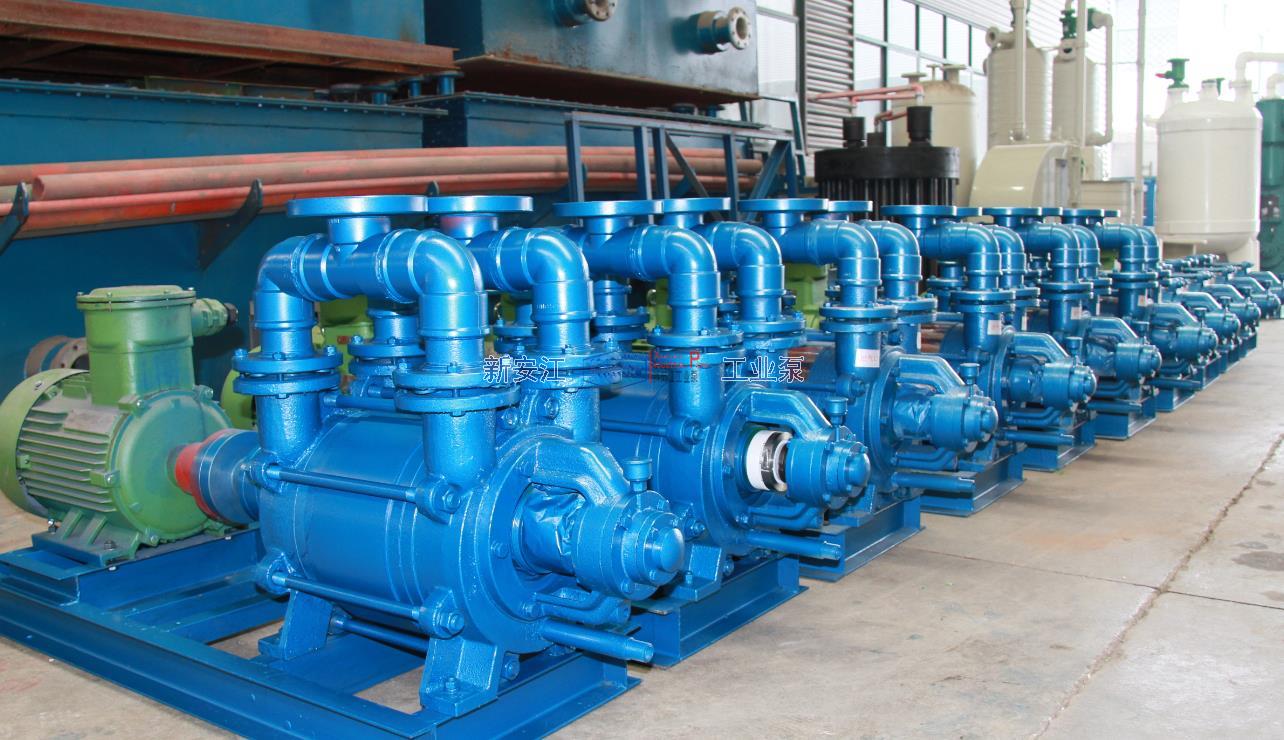

水环式真空泵01

水环式真空泵02


水环式真空泵工作原理:

当水环式真空泵叶轮按图中顺时针方向旋转时,水被叶轮抛向四周,由于离心力的作用,水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。

水环的下部分内表面恰好与叶轮轮毂相切,水环的上部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入高度)。

此时叶轮轮毂与水环之间形成一个月牙形空间,而这一空间又被叶轮分成和叶片数目相等的若干个小腔。

如果以叶轮的下部为起点,那么叶轮在旋转前180°时小腔的容积由小变大,且与端面上的吸气口相通,此时气体被吸入,当吸气终了时小腔则与吸气口隔绝;

当叶轮继续旋转时,小腔由大变小,使气体被压缩;当小腔与排气口相通时,气体便被排出泵外。

水环真空泵内装有带固定叶片的偏心转子,是将水(液体)抛向定子壁,水(液体)形成与定子同心的液环,液环与转子叶片一起构成可变容积的一种旋转变容积真空泵。



水环式真空泵动态原理图


水环式真空泵03参数


水环式真空泵的选型说明:

通常水环式真空泵的型号表示为   II  FSK - 8 的形式,其中各个参数意义如下:

II——二代水环泵

F——表示耐腐蚀

SK——水环式真空泵

8——极限抽气量(m³/min)


水环式真空泵参数表:


型号 极限抽气量(m3/min) 极限真空度
功率
(kw)
转速 (r/min) 耗水量 (L/min) /出口直径(mm)
Mpa mmHg
II FSK-1.5 1.6 0.098 735 3 1440 8 65/65
II FSK-2 2.76 0.098 735 4 1440 9 65/65
II FSK-3 3.85 0.098 735 5.5 1440 12 65/65
II FSK-4 4.68 0.098 735 7.5 1440 15 65/65
II FSK-6 6.1 0.098 735 11 1440 20 80/80
II FSK-8 7.8 0.098 735 15 1440 24.5 80/80
II FSK-12 12.6 0.098 735 22 970 26 125/125
II FSK-16 16.8 0.098 735 30 970 34 150/150
II FSK-20 20.4 0.098 735 37 970 36 150/150

注:① 表内性能为气体温度20℃,大气压力为1013.25hpa(相当于760mmHg),气体相对湿度百分之70,水循环供水温度为15℃时的性能。

         抽气速率容差±百分之10
         表内真空度数值,是指负于标准大气压的那部分压力。 1 mmHg = 1 Torr  () = 133.3 Pa  (), 0.1 Mpa = 750 mmHg


水环式真空泵04安装图

根据不同使用特点,水环式真空泵的管路系统可参照下图的布置形式。





         水环式真空泵管路布置图


值得信赖的供应商01-新安江

水环式真空泵05细节图

值得信赖的供应商02-新安江

新安江推荐

  • JZJ2B系列罗茨水(液)环式真空机组
    【产品简介】JZJ2B系列罗茨水环机组(罗茨水环真空机组)是由ZJ型罗茨泵作为主抽泵,2BV系列水环泵或罗茨--水环机组作为前级泵组...
  • PP系列离子交换柱
    【产品简介】离子交换柱主要是利用离子交换树脂中的离子同原水的某些离子进行交换而将其除去,使水得到纯净的方法。
  • SVPB干式螺杆真空泵
    干式螺杆真空泵是利用一对螺杆,在泵壳中作同步高速反向旋转而产生的吸气和排气作用的抽气设备,它是油封式真空泵的更新换代产品...

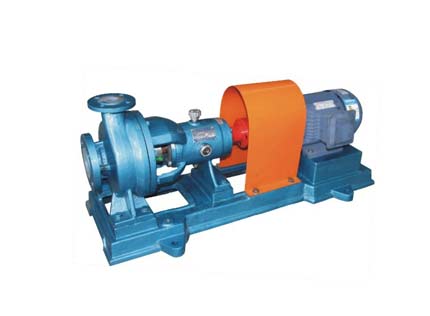

  • IHF4系列氟塑料离心泵
