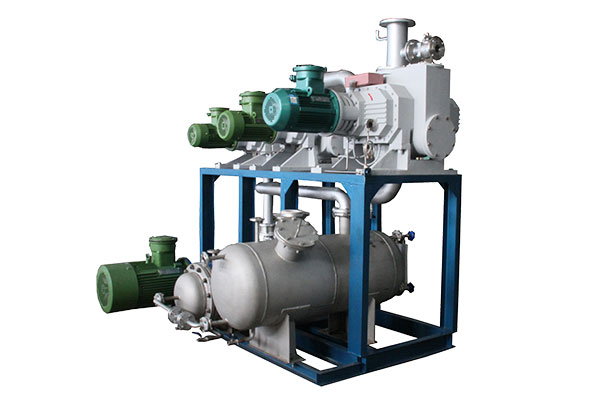

JZJ2B系列罗茨水(液)环式真空机组

【产品简介】JZJ2B系列罗茨水环机组(罗茨水环真空机组)是由ZJ型罗茨泵作为主抽泵,2BV系列水环泵或罗茨--水环机组作为前级泵组成的抽气机组。它除了可以用来抽除一般气体外,还可以抽吸含有水分、有机溶剂或少量灰尘的气体。与一般机械真空泵相比,不怕油污染,不怕水气及微尘,而与一般的水环式真空泵相比,具有真空度高以及在高真空度工况下抽速大的特点。
订购热线:400-860-1690
立即咨询


PPZJL(G)系列真空计量罐、抽滤槽_04

概述:JZJ2B系列罗茨水环机组(罗茨水环真空机组)是由ZJ型罗茨泵作为主抽泵,2BV系列水环泵或罗茨--水环机组作为前级泵组成的抽气机组。它除了可以用来抽除一般气体外,还可以抽吸含有水分、有机溶剂或少量灰尘的气体。与一般机械真空泵相比,不怕油污染,不怕水气及微尘,而与一般的水环式真空泵相比,具有真空度高以及在高真空度工况下抽速大的特点。
特点:ZJ2B系列真空机组由于采用了高效节能的2BV系列水环泵用为前级泵,所以JZJ2B系列真空机组比JZJ2S系列具有效率高、结构紧凑、无泄漏(2BV泵为机械密封设计,不同于2SK系列的盘根密封)、耐腐蚀(2BV采用不锈钢或铝青铜叶轮)、防护等级高等优点。罗茨真空泵采用了本公司自行研发的ZJ系列罗茨真空泵,我公司将泵腔与轴承腔的密封进行改进后的ZJ系列罗茨真空泵在抽除大量水蒸汽及各类溶剂的工艺中泵油不易乳化。
用途:罗茨水环真空机组的前级泵的工作液多采用水,也可采用有机溶剂(可用甲醇、乙醇、二甲苯、丙酮等有机溶剂)或其它液体,将前级泵作为闭路循环系统使用,大大减小了对环境的污染,同时大大提高了对有机溶剂的回收。其极限真空度由工作液的饱和蒸汽压决定。

型号参数表

型号 抽气速率 (L/s) 极限压力 (Pa) 泵型号
主泵 功率(kw) 转速(r/min) 中间泵 功率(kw) 转速 (r/min) 前级泵 功率(kw) 转速(r/min)
JZJ2B30-5(6)110 30 150 ZJC30 1.1 2900 -- -- -- 2BV-5(6)110 4 1450
JZJ2B70-5(6)110 70 150 ZJC70 2.2 2900 -- -- -- 2BV-5(6)110 4 1450
JZJ2B70-5(6)111 70 150 ZJC70 2.2 2900 -- -- -- 2BV-5(6)111 5.5 1450
JZJ2B150-5(6)111 150 150 ZJC150 3 2900 -- -- -- 2BV-5(6)111 5.5 1450
JZJ2B150-5(6)121 150 150 ZJC150 3 2900 -- -- -- 2BV-5(6)121 7.5 1450
JZJ2B150-5(6)131 150 150 ZJC150 3 2900 -- -- -- 2BV-5(6)131 11 1450
JZJ2B300-5(6)131 300 150 ZJP300 4 2900 -- -- -- 2BV-5(6)131 11 1450
JZJ2B300-5(6)161 300 150 ZJP300 4 2900 -- -- -- 2BV-5(6)161 15 960
JZJ2B70-30-5(6)110 70 25 ZJC70 2.2 2900 ZJC30 1.1 1450 2BV-5(6)110 4 1450
JZJ2B150-70-5(6)111 150 25 ZJC150 3 2900 ZJC70 2.2 1450 2BV-5(6)111 5.5 1450
JZJ2B300-150-5(6)121 300 25 ZJP300 4 2900 ZJC150 3 2900 2BV-5(6)121 7.5 1450
JZJ2B300-150-5(6)131 300 25 ZJP300 4 2900 ZJC150 3 2900 2BV-5(6)131 11 1450
JZJ2B600-300-5(6)161 600 25 ZJP600 7.5 2900 ZJP300 4 2900 2BV-5(6)161 15 960
JZJ2B70-30-30-5(6)110 70 1 ZJC70 2.2 2900 ZJC30
ZJC30
1.1
1.1
1450
1450
2BV-5(6)110 4 1450
JZJ2B150-70-30-5(6)110 150 1 ZJC150 3 2900 ZJC70
ZJC30
2.2
1.1
1450
1450
2BV-5(6)110 4 1450
JZJ2B300-150-70-5(6)111 300 1 ZJP300 4 2900 ZJC150
ZJC70
3
2.2
2900
1450
2BV-5(6)111 5.5 1450
JZJ2B600-300-150-5(6)131 600 1 ZJP600 7.5 2900 ZJP300
ZJC150
4
3
2900
2900
2BV-5(6)131 11 1450
注:① 以上表格为推荐标准系列,因在实际生产应用中工作条件的不同,吸入气体及压力会发生很多变化,所以在选型时应根据实际抽气过程、气体释放过程、可凝性气体冷凝情况、吸入压力的时间变化等等进行校核计算或参照现有设备使用情况选型。
        单泵的技术指标详见各泵参数表。

PPZJL(G)系列真空计量罐、抽滤槽_06

PPZJL(G)系列真空计量罐、抽滤槽_07

PPZJL(G)系列真空计量罐、抽滤槽_09

性能数据 抽速范围(m3/h) 54-2160
极限压力(Pa) 150-5
介质温度
环境温度
最高工作压力
电机数据 配套电机功率(kW) 1.65-30
电压(V) 380
频率(Hz) 50
转数(r/min) 2900
防护等级 IP55
绝缘等级 Y
材料 泵体、泵盖、叶轮
泵轴
机械密封

PPZJL(G)系列真空计量罐、抽滤槽_12

PPZJL(G)系列真空计量罐、抽滤槽_13

PPZJL(G)系列真空计量罐、抽滤槽_14

FP系列塑料离心泵_05

采购:JZJ2B系列罗茨水(液)环式真空机组

  • *联系人:
  • *手机:
  • 公司名称:
  • 邮箱:
  • *采购意向:
  • *验证码:验证码

跟此产品相关的产品 / Related Products

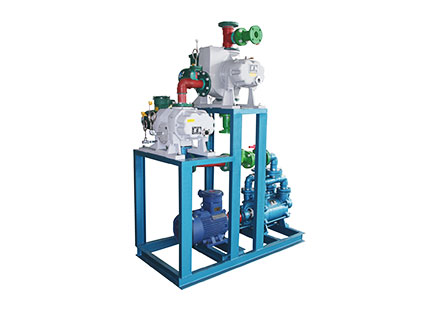

FJZJS系列罗茨水环式成套真空机组
