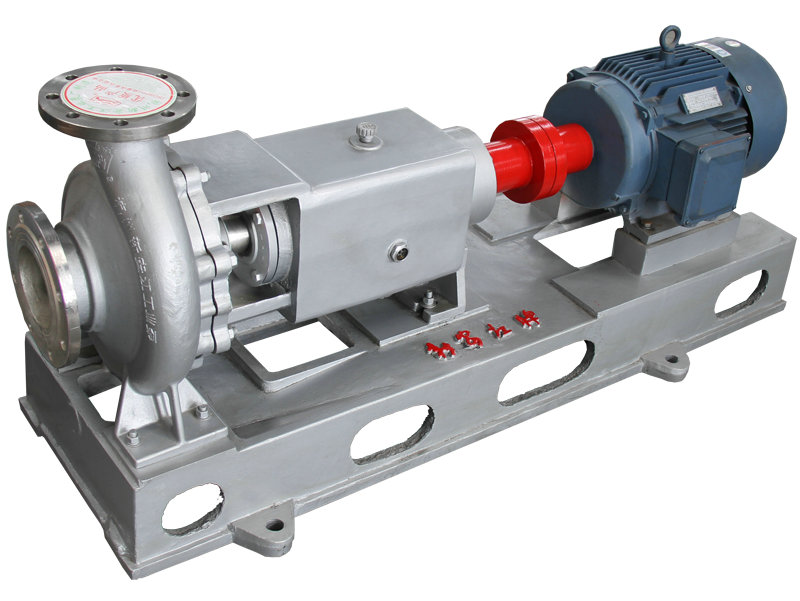

HT系列化工通道泵

HT化工通道泵是我公司在国内外先进的泵制造技术基础上,增加自己的设计元素而成的产品。该泵为单级单吸悬臂式结构,其性能参数符合GB5662(等效于ISO2858)标准。
订购热线:400-860-1690
立即咨询


PPZJL(G)系列真空计量罐、抽滤槽_04

概述:HT化工通道泵是我公司在国内外先进的泵制造技术基础上,增加自己的设计元素而成的产品。该泵为单级单吸悬臂式结构,其性能参数符合GB5662(等效于ISO2858)标准。
特点:在设计上,采用了先进的水力模型,具有较高的效率,是节能型产品。在结构设计上借鉴了国际ANSI标准,加粗了轴径、缩短了悬臂,提高了运行稳定性。在设计上,采用了国内外先进水力模型结合两相流泵特点,开发出具有较高效率和固体通过能力的新型化工通道泵。比TW和开式叶轮泵提高了5%~10%的效率,是节能型产品。在结构设计上借鉴了美国ANSI标准,加粗了轴径,缩短了悬臂比,消除了TW泵运行振动大,经常断轴的弊病,提高了运行稳定性,降低了维修费用和运行成本。超宽流道的叶轮,具有较强的浆料通过能力,采用的国内优质的机械密封。
适用用途:可输送含颗粒直径(3~5)mm,含固体少于20%的化工浆料。
如制碱和无机盐中盐浆及盐泥的输送;
有色金属冶炼中的矿浆,母液,晶种,沉降后的塔底浆料,澎润土的输送;
造纸工业中的绿泥,白泥,黑液,石灰乳液的输送;
发酵工业中各种中间件,乳酸,柠檬酸,食品添加剂,各种发酵浆液的输送。

型号参数表

型号 转速
(r/min)
流量
(m3/h)
扬程
(m)
轴功率 (kw) 效率
(%)
电机功率 (kw) 汽蚀余量
(m)
比重 R=1.00 比重 R=1.35 比重 R=1.84
HT50-32-125 1450 6.3 5 0.19 45 Y801-4/0.55 Y801-4/0.55 Y801-4/0.55 2.0
HT50-32-125 2900 12.5 20 1.33 51 Y90S-2/1.5 Y90L-2/2.2 Y100-2/3 2.0
HT50-32-125A 2990 11.3 16.2 1.02 49 Y90S-2/1.5 Y90S-2/1.5 Y90L-2/2.2 2.0
HT50-32-160 1450 6.3 8 0.34 40 Y801-4/0.55 Y801-4/0.55 Y802-4/0.75 2.0
HT50-32-160 2900 12.5 32 2.37 46 Y100L-2/3 Y112M-2/4 Y132S1-2/5.5 2.0
HT50-32-160A 2900 11.2 26 1.84 43 Y901-2/2.2 Y100L-2/3 Y112M-2/4 2.0
HT65-50-125 1450 12.5 5 0.31 55 Y801-4/0.55 Y801-4/0.55 Y802-4/0.75 2.0
HT65-50-125 2900 25 20 2.2 62 Y100L-2/3 Y112M-2/4 Y132S1-2/5.5 2.0
HT65-50-125A 2900 22.5 16 1.85 53 Y901-2/2.2 Y100L-2/3 Y112M-2/4 2.0
HT65-50-160 1450 12.5 8 0.53 51 Y802-4/0.75 Y90S-4/1.1 Y90S-4/1.1 2.0
HT65-50-160 2900 25 32 3.82 57 Y112M-2/4 Y132S1-2/5.5 Y132S2-2/7.5 2.0
HT65-50-160A 2900 22.5 26 2.9 55 Y100L-2/3 Y112M-2/4 Y132S1-2/7.5 2.0
HT80-65-125 1450 25 5 0.53 64 Y802-4/0.75 Y90S-4/1.1 Y90S-4/1.1 2.0
HT80-65-125 2900 50 20 3.9 69 Y132S1-2/5.5 Y132S1-2/5.5 Y132S2-2/7.5 2.0
HT80-65-125A 2900 46.5 17.3 3.2 69 Y112M-2/4 Y132S1-2/5.5 Y132S2-2/7.5 2.0
HT80-65-160 1450 25 8 0.88 62 Y90S-4/1.1 Y90S-4/1.5 Y100L1-4/2.2 2.3
HT80-65-160 2900 50 32 6.5 67 Y132S1-2/7.5 Y160M1-2/11 Y160M2-2/15 2.3
HT80-65-160A 2900 46 28 5.64 62 Y132S1-2/7.5 Y160M1-2/11 Y160M1-2/11 2.3
HT100-80-125 1450 50 5 1 69 Y90L-4/1.5 Y100L1-4/2.2 Y100L2-4/3 2.0
HT100-80-125 2900 100 20 7.36 74 Y160M1-2/11 Y160M2-2/15 Y160L-2/18.5 4.3
HT100-80-125A 2900 93 17.3 6 73 Y132S1-2/7.5 Y160M2-2/11 Y160M2-2/15 4.3
HT100-80-160 1450 50 8 1.58 69 Y100L1-4/2.2 Y100L2-4/3 Y112M-4/4 3.4
HT100-80-160 2900 100 32 11.9 73 Y160M2-2/15 Y160L-2/18.5 Y200L1-2/30 2.5
HT100-80-160A 2900 93 28 10.3 69 Y160M1-2/11 Y160M2-2/15 Y160L-2/18.5 2.5

PPZJL(G)系列真空计量罐、抽滤槽_06

PPZJL(G)系列真空计量罐、抽滤槽_07

PPZJL(G)系列真空计量罐、抽滤槽_09

性能数据 流量范围 5.2-400m³/h
扬程范围 5-80m
介质温度 -20℃<T<+105℃,特殊措施可达175℃
环境温度 不超过40℃
最高工作压力 ≤1.6MPa
电机数据 配套功率 1.1-110KW
电压 380V
频率 50-60HZ
转数 1450/2900/r/min
防护等级 IP54/IP55/IP65
绝缘等级
材料 泵体、泵盖、叶轮 不锈钢
泵轴 不锈钢
机械密封

PPZJL(G)系列真空计量罐、抽滤槽_12

PPZJL(G)系列真空计量罐、抽滤槽_13

PPZJL(G)系列真空计量罐、抽滤槽_14

FP系列塑料离心泵_05
