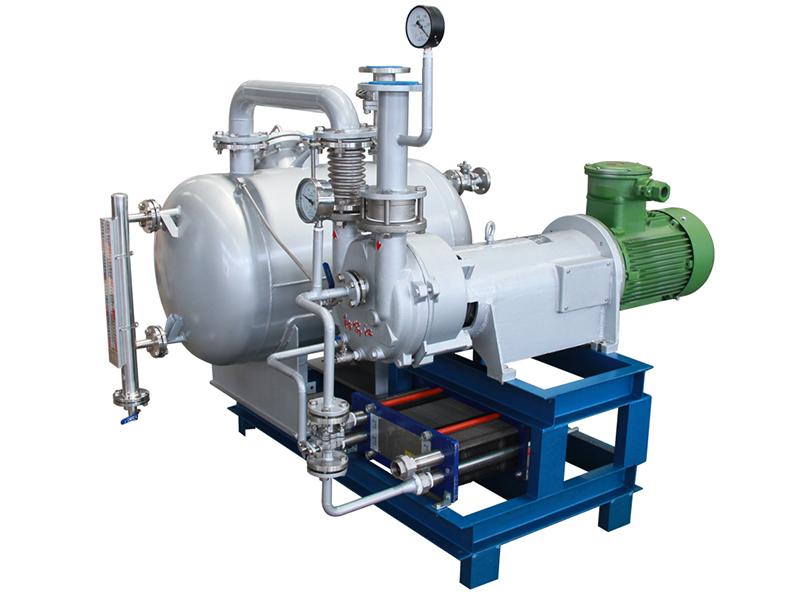

2BW系列液环式真空泵机组闭路循环系统

2BW系列真空机组，由于在工作过程中，该类泵对气体的压缩是在等温状态下进行的，因此特别适合压送或抽吸易燃、易爆的气体，所以其应用更加广泛。液环式真空泵闭路循环系统广泛用于抽除气体和水蒸气，广泛应用于机械、石油、化工、制药、食品、陶瓷、制糖、印染、冶金、环保、电子等行业。

订购热线：400-860-1690

概述

2BW系列真空机组，由于在工作过程中，该类泵对气体的压缩是在等温状态下进行的，因此特别适合压送或抽吸易燃、易爆的气体，所以其应用更加广泛。

液环式真空泵闭路循环系统广泛用于抽除气体和水蒸气，广泛应用于机械、石油、化工、制药、食品、陶瓷、制糖、印染、冶金、环保、电子等行业。

在正常的应用中，液环真空泵的工作液采用直排方式。水环真空泵排除的水进入大的循环水池或直接排走，这种供水及排水方式连接方便，使用简单，在实际应用中被较多采用。但是若被抽除的介质中含有机溶剂、有毒物质等，会存在以下缺点：
1、因液环泵在排除气体时，被抽气体与工作液混合，排水口排出的水中含有机溶剂、有毒物质，排的水会对环保造成很大压力。
2、含有有机溶剂、有毒物质的水会稀释放出有害气体，加重了对环境的污染。
3、被抽除的有机溶剂不易回收被浪费掉。
鉴于以上问题，越来越多的化工、制药企业采用液环式真空泵闭路循环系统。

结构及特点

1、机组作为成套设备供货，包括气液分离器、换热器、底座、内部管线等附件，更利于用户的安装，可大幅缩短用户的安装周期。
2、工作液可采用水或各种化工溶剂等循环使用，大大减小了化工行业对环境的污染。
3、如采用所抽除介质作为工作液时，可回收所抽除的介质。
4、2BW系列闭路循环系统可根据用户的入口条件、冷却水条件、排气口的条件等进行设计，可按需定制。

工作原理

2BW系列液环真空泵闭路循环系统，被抽气体从吸气口进入液环真空泵，经液环真空泵压缩后与部分工作液一起进入气液分离器，在气液分离器内气液两湘得到分离，气体从排气口排出，工作液经换热器被液环泵吸入进行循环使用。
液环泵在工作过程中会产生热量，主要热量包括：真空泵的无效功率、吸入气体温度较高带来的热量、吸入气体含有可凝性气体在压缩过程中释放出相变热。换热器的主要作用是通过冷却水冷却工作液，使工作液温度保持在合理范围之内。

性能参数表

曲线编号	产品型号	抽气速率(m³/min)	极限真空度		功率(kw)	转速(r/min)	耗水量 (L/min)	噪音 [dB(A)]	重量 (kg)
曲线编号	产品型号	抽气速率(m³/min)	Mpa	mmHg	功率(kw)	转速(r/min)	耗水量 (L/min)	噪音 [dB(A)]	重量 (kg)
110V	2BV-5110	2.75	0.098	33	4	1450	6.7	63	120
111V	2BV-5111	3.83	0.098	33	5.5	1450	8.3	68	150
121V	2BV-5121	4.66	0.098	33	7.5	1450	10	69	210
131V	2BV-5131	6.66	0.098	33	11	1430	15	73	280
161V	2BV-5161	8.33	0.098	33	15	970	20	74	390
110V	2BV-6110	2.75	0.098	33	4	1450	6.7	63	148
111V	2BV-6111	3.83	0.098	33	5.5	1450	8.3	68	196
121V	2BV-6121	4.66	0.098	33	7.5	1450	10	69	220
131V	2BV-6131	6.66	0.098	33	11	1430	15	73	314
161V	2BV-6161	8.33	0.098	33	15	970	20	74	426
注：① 表内性能为气体温度20℃，大气压力为1013.25hpa（相当于760mmHg），气体相对湿度70%，水循环供水温度为15℃时的性能。 ② 抽气速率容差±10%。 ③ 表内真空度数值，是指负于标准大气压的那部分压力。（1 mmHg = 1 Torr (托) = 133.3 Pa (帕), 0.1 Mpa = 750 mmHg）

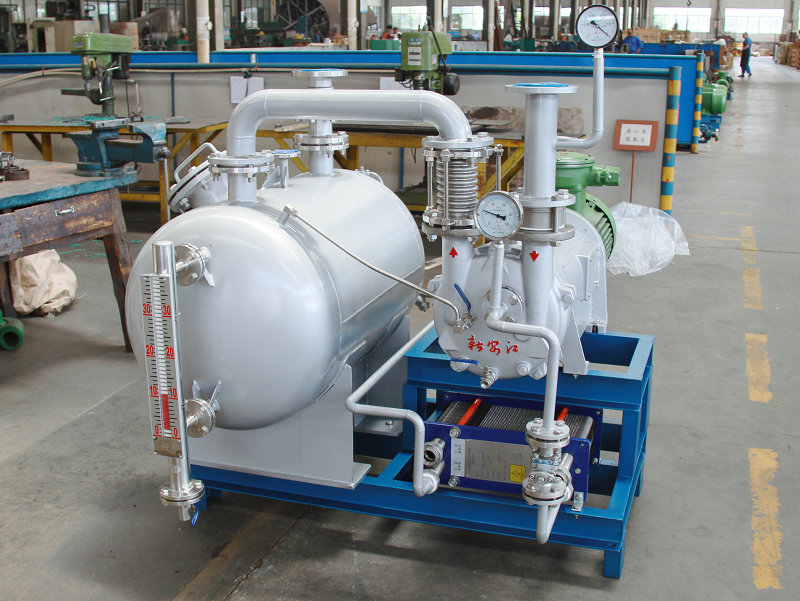

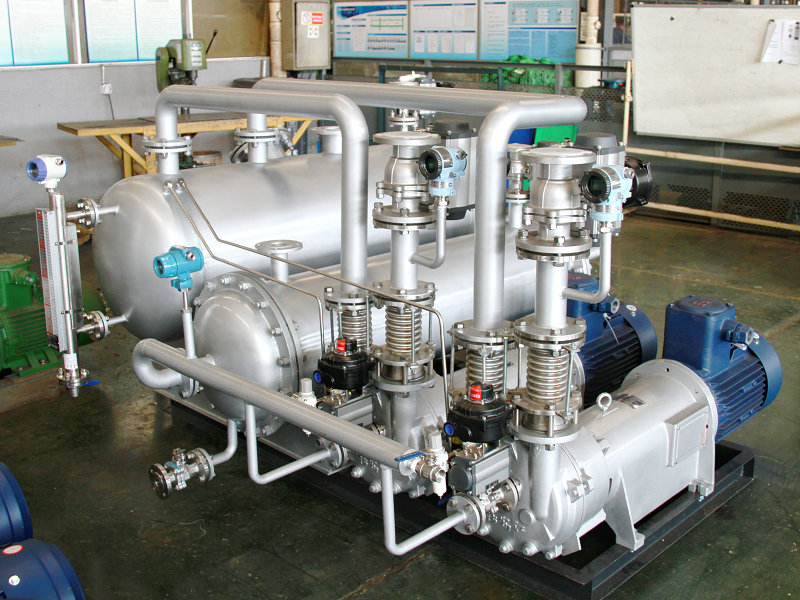

2BW液环式真空机组 (12)

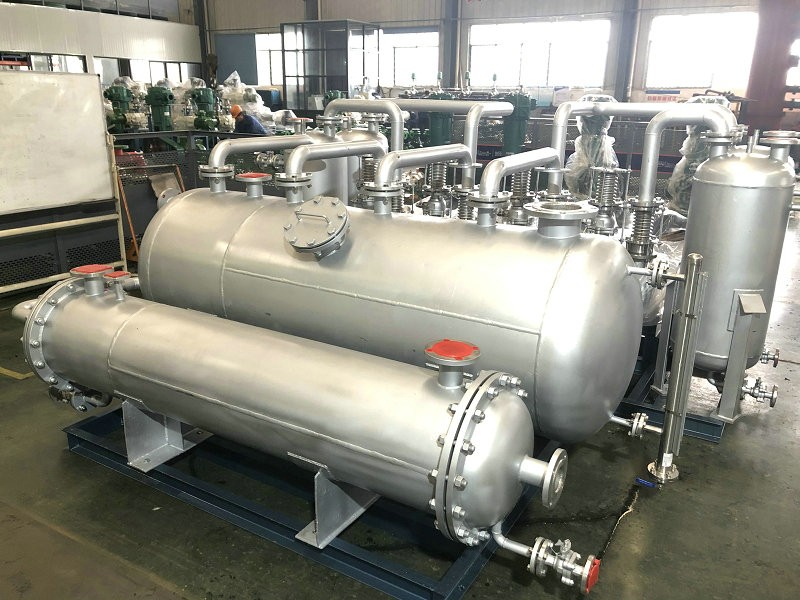

2BW液环式真空机组 (11)

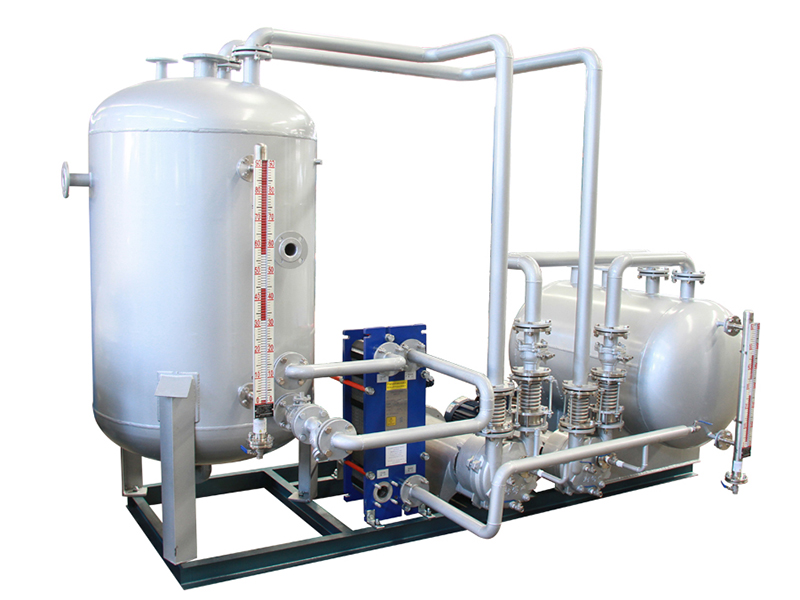

2BW液环式真空机组 (9)

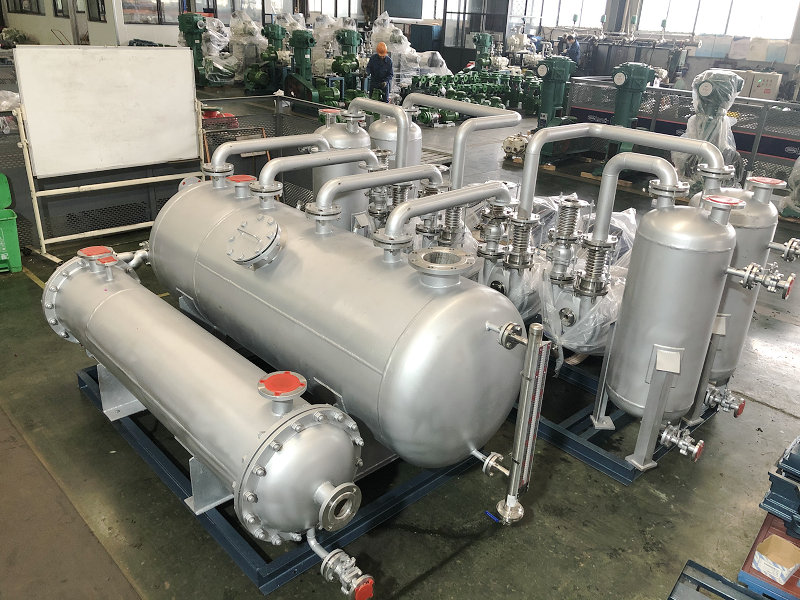

2BW液环式真空机组 (8)

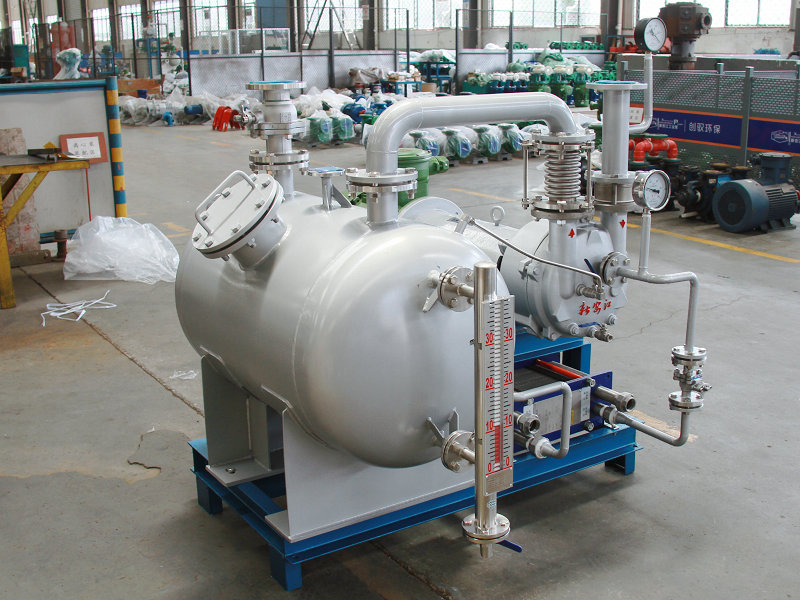

2BW液环式真空机组 (7)
