一看就懂的十种泵的工作原理动态图

返回列表 来源:新安江 查看手机网址
扫一扫!一看就懂的十种泵的工作原理动态图扫一扫!
浏览:- 发布日期:2018-10-12 15:58:58【

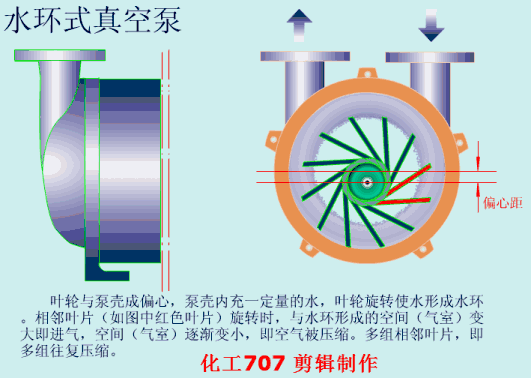

1、水环式真空泵动态原理图:

水环式真空泵叶轮按图中顺时针方向旋转时,水被叶轮抛向四周,由于离心力的作用,水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。

水环的下部分内表面恰好与叶轮轮毂相切,水环的上部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。

此时叶轮轮毂与水环之间形成一个月牙形空间,而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部0°为起点,那么叶轮在旋转前180°时小腔的容积由小变大,且与端面上的吸气口相通,此时气体被吸入,当吸气终了时小腔则与吸气口隔绝;

当叶轮继续旋转时,小腔由大变小,使气体被压缩;当小腔与排气口相通时,气体便被排出泵外。

水环真空泵内装有带固定叶片的偏心转子,是将水(液体)抛向定子壁,水(液体)形成与定子同心的液环,液环与转子叶片一起构成可变容积的一种旋转变容积真空泵。

水环式真空泵动态原理图



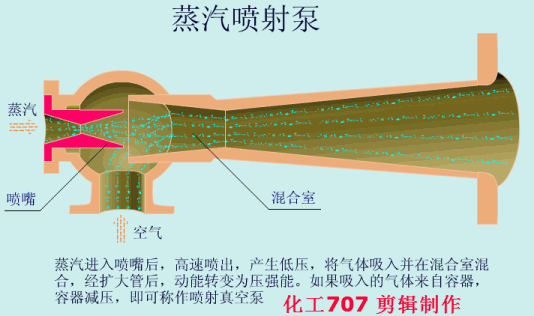

2、水喷射真空泵动态原理图:

水喷射泵是一种以水为流体的动力泵。其泵没有机械传动和机械工作构件,是利用通过喷嘴的高速射流来抽除容器中的气体以获得真空的设备,水喷射的速度常在15-30m/s左右,又称射流真空泵。

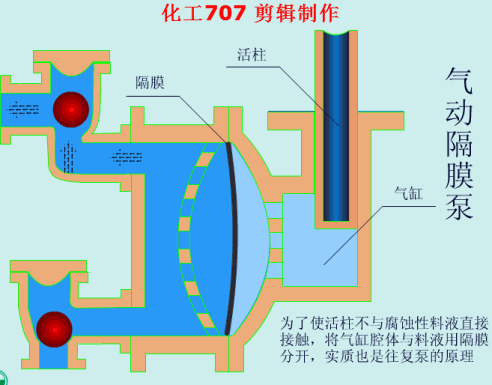

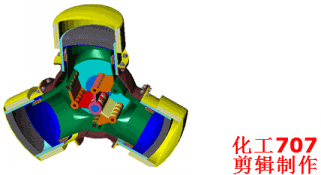

3、气动隔膜泵动态原理图:

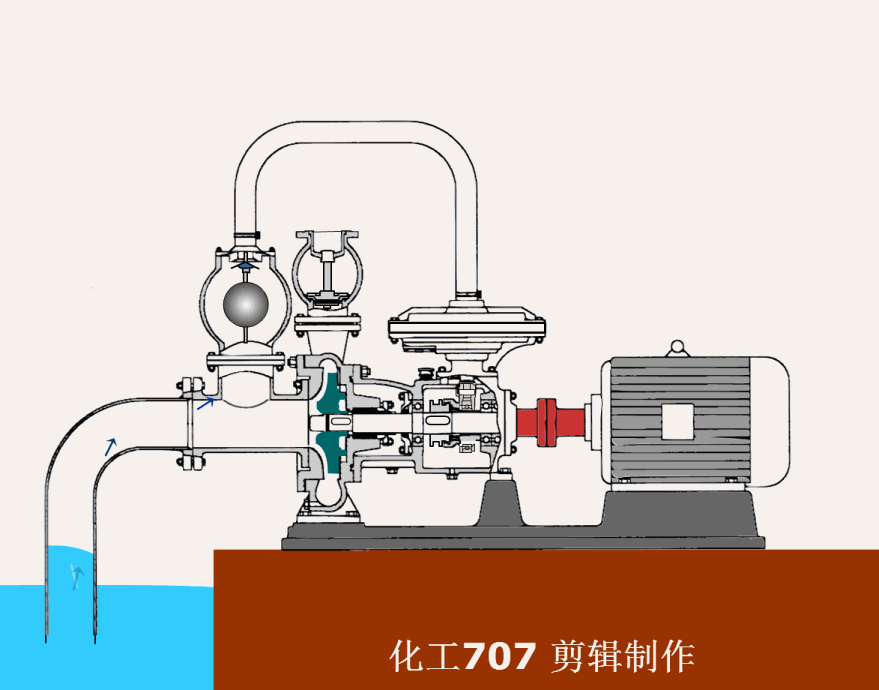

4、自吸泵的动态原理图:


自吸泵的工作原理是:水泵启动前先在泵壳内灌满水(或泵壳内自身存有水)。启动后叶轮高速旋转使叶轮槽道中的水流向涡壳,这时入口形成真空,使进水逆止门打开,吸入管内的空气进入泵内,并经叶轮槽道到达外缘。

自吸泵动态原理图

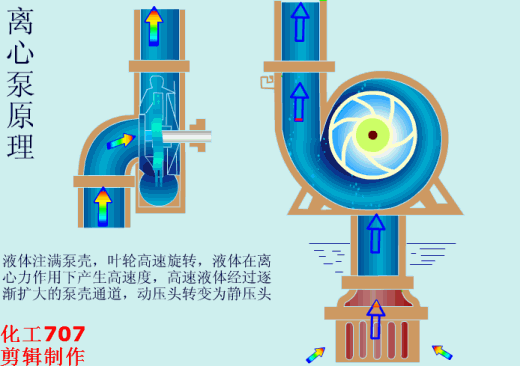

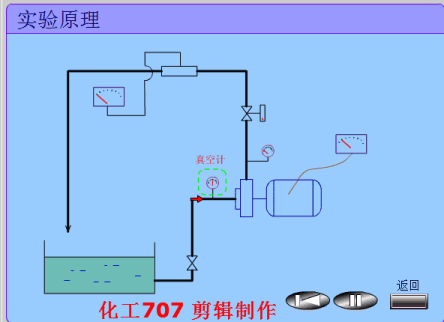

5、离心泵动态原理图:

离心泵(centrifugal pump)是指靠叶轮旋转时产生的离心力来输送液体的泵。

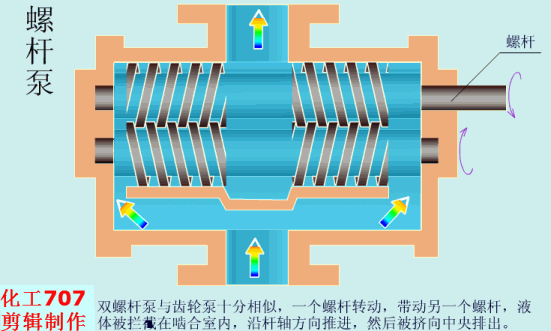

6、螺杆泵动态原理图:

螺杆泵是容积式转子泵,它是依靠由螺杆和衬套形成的密封腔的容积变化来吸入和排出液体的。

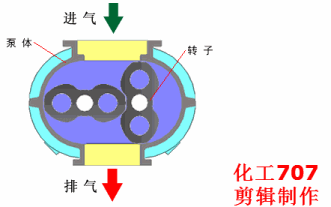

7、罗茨真空泵的动态工作原理图

罗茨真空泵(简称:罗茨泵)是指泵内装有两个相反方向同步旋转的叶形转子,转子间、转子与泵壳内壁间有细小间隙而互不接触的一种变容真空泵


8、旋片式真空泵的动态原理图:

旋片式真空泵(简称旋片泵)是一种油封式机械真空泵。属于低真空泵。它可以单独使用,也可以作为其它高真空泵或超高真空泵的前级泵。

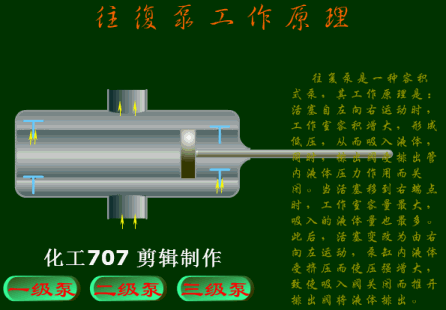

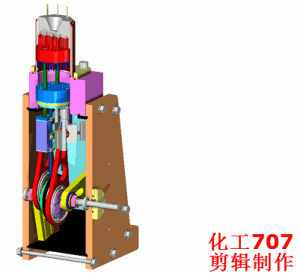

9、往复泵的工作原理图:

往复泵包括活塞泵、计量泵和隔膜泵,通称往复泵。它是正位移泵的一种,应用比较广泛。往复泵是通过活塞的往复运动直接以压力能形式向液体提供能量的输送机械。

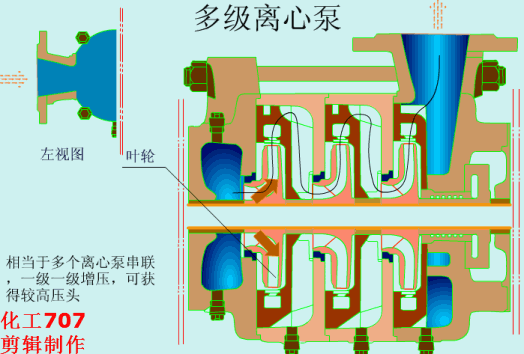

10、多级离心泵的工作原理图:

多级离心泵具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点;通过改变泵的材质、密封形式和增加冷却系统,可输送热水、油类、腐蚀性和含磨料的介质等。
