液环真空泵的拆装步骤

返回列表 来源:新安江 查看手机网址
扫一扫!液环真空泵的拆装步骤扫一扫!
浏览:- 发布日期:2018-08-20 08:32:47【

液环真空泵在维修过程中所有部件都要彻底清理干净,拆装的具体步骤如下:

一、拆卸泵盖和隔板

1、拧开并拆下螺钉(063A),沿轴向整体取下液环真空泵盖隔板、O形圈(058A)组合件

2、一般情况下无需将隔板从泵盖拆除,但如果需要

(1)更换隔板 (2)清洁、更换阀板或者气蚀保护管(3)O形圈脱落时应从泵盖拆下隔板

3、隔板(0488)从泵盖(061A)拆卸时可从液环真空泵泵盖的排空口插入Φ12m,L=140mm的圆杆顶出,

隔板被拆下后,阀片挡板(051A)、阀片(050A)和汽蚀保护管(071A)可以从圆盘上拆下



二、拆卸叶轮和机械密封

1、拧下螺栓(063A),将泵盖(061A)、隔板(048B)与O形圈(058A)一起拆下

2、拧出螺钉(125A)、(044A),取出叶轮压板(127A)和调整垫圈(153A),将叶轮(047A)通过拉力工具拨出,将平键(006A)从主轴上拆除。

拆下机械密封(035A),为了更容易地拆除机械密封可将机封前的电机轴涂水润滑(橡胶波纹管密封禁止用油或油脂润滑)。

如电杋轴上存在水垢等钙化物,应将其清理干净后再拆除机械密封,否则容易损坏机械密封


三、拆卸泵体

1、首先按前面的说明将叶轮拆下,但是没有必要将机械密封静环部分拆下,

          因为拆下液环真空泵泵体的时候,机械密封静环部分会被推出。

2、拆下螺栓然后沿轴向轻轻敲击,把泵体(002A)从主轴上拆下。

3、如果需要更换泵体或机械密封,将机封法兰从泵体上拆下,然后取出机械密封静环部分。


四、安装泵体

1、将机械密封静环部分安装到机封法兰上,并装上定位螺钉,

        将O圈(131A)放入机封法兰沟槽内,然后用螺栓连接到泵体。

2、安装机械密封(035A)静环部分时可用水将其湿润后用手均匀压入机封法兰内,注意用力不能过猛!

     装配后,检查机封法兰与泵体是否装配得紧密

3、将泵体(002A)用螺栓连接紧固到托架133A上。

     注意不要损坏机械密封静环部分。

五、安装机械密封

1、彻底清洁是非常重要的,必须避免机械密封光滑表面和弹性密封件的损伤。

      弹性密封件的装配表面应光滑,不得有损伤

2、安装机械密封(035A)动环部分时可采用套管将其压到轴上适当的位置(弹簧压缩4mm左右),然后拧紧紧定螺钉。


六、安装叶轮

1、在轴上均匀涂抹润滑油

2、将叶轮(047A)压到轴上,应保证叶轮(047A)和泵体(002A)的前端面保留0.30±0.05mm的间隙。

 如该间隙过小,可能会造成机械故障:如该间隙过大将会造成真空泵抽气速率的下降

3、放入调整垫圈(153A),用螺钉(125A)、(044A)将叶轮压板(127A)紧固到叶轮上


七、安装泵盖和隔板

1、将托架电机端朝下垂直放于地上。

2、将准备好的隔板(048B)放到泵体(002A)上,确保靠近隔板(048B)泵体(002A)上的直径为4.3mm的小孔与定位销(037A)准确地结合在一起。

3、将O形圈(058A)放到隔板(048B)上,不要有扭曲,然后推到隔板底部使O形圈与泵体(002A)接触。

4、将隔板(048B)上面向泵盖(061A)一侧的密封表面均匀连续地涂上密封胶,密封胶可采用HZ-1312耐油硅酣密封胶。涂好密封胶后,将泵盖(061A)安装到泵体(022A)及隔板(048B)上,用螺栓(063A)拧紧。

安装泵盖时应注意汽蚀保护管(071A)的两端必须分别安装在隔板及泵盖的相应孔中。

5、整体安装泵盖(061A)、隔板(048B)。

6、泵盖、隔板组成一个整体,将泵盖放至泵体上,用螺栓将泵盖紧固在泵体上。

7、泵装好后,用手转动电机风扇,泵必须旋转顺畅。如泵旋转不顺畅或泵旋转过程中岀现磨擦声,应拆开泵盖,检査叶轮间隙情况等,重新调整

8、如需订购零配件时,应向新安江工业泵提供零件名称、零配件编号、液环真空泵的型号和出厂编号。

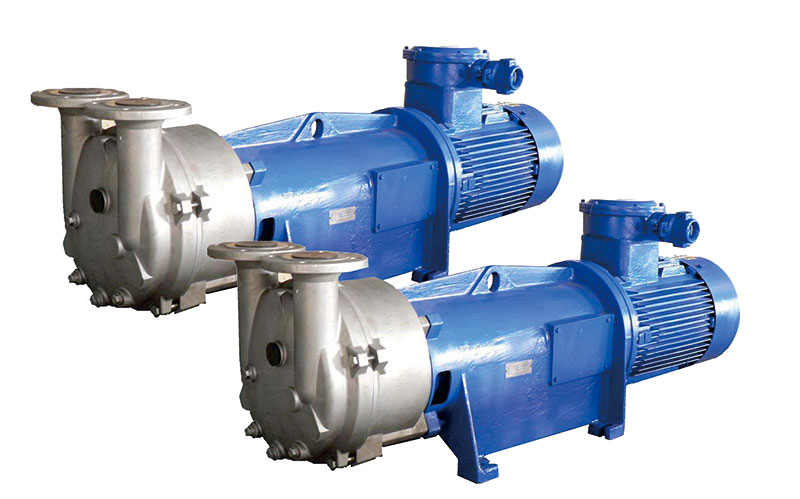

2bv6121液环真空泵
