水环式真空泵简介

返回列表 来源:新安江 查看手机网址
扫一扫!水环式真空泵简介扫一扫!
浏览:- 发布日期:2018-09-20 13:49:38【

水环式真空泵概述:

【新安江牌】IIFSK系列耐腐蚀水环式真空泵是我司自行研发的新一代专利产品,具有耐腐蚀强、真空度高、排气量大等特点,被广泛应用于石油、化工、制药、食品、锂电新能源等行业。



水环式真空泵的工作原理:

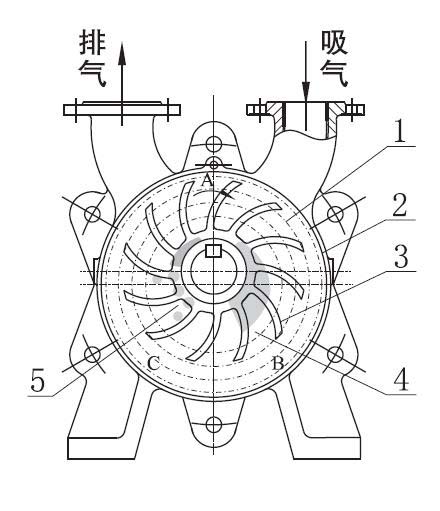

水环泵的叶轮偏心的装在接近圆形的泵体内,当叶轮按图示箭头方向旋转时,因离心力的作用,注入泵体内的液体形成旋转的液环。

液环内表面与叶轮壳之间形成一个月牙形空间,当叶轮由A点转到B点时,两相邻叶片之间所包围的容腔逐渐增大,气体由外界吸入,

当叶轮由C点转到A点时,相应的容腔由大变小,使泵先吸入的气体受到压缩,当压力达到或略大于气压时,气体被排出。

水环式真空泵工作原理图1

                                    水环式真空泵工作原理图

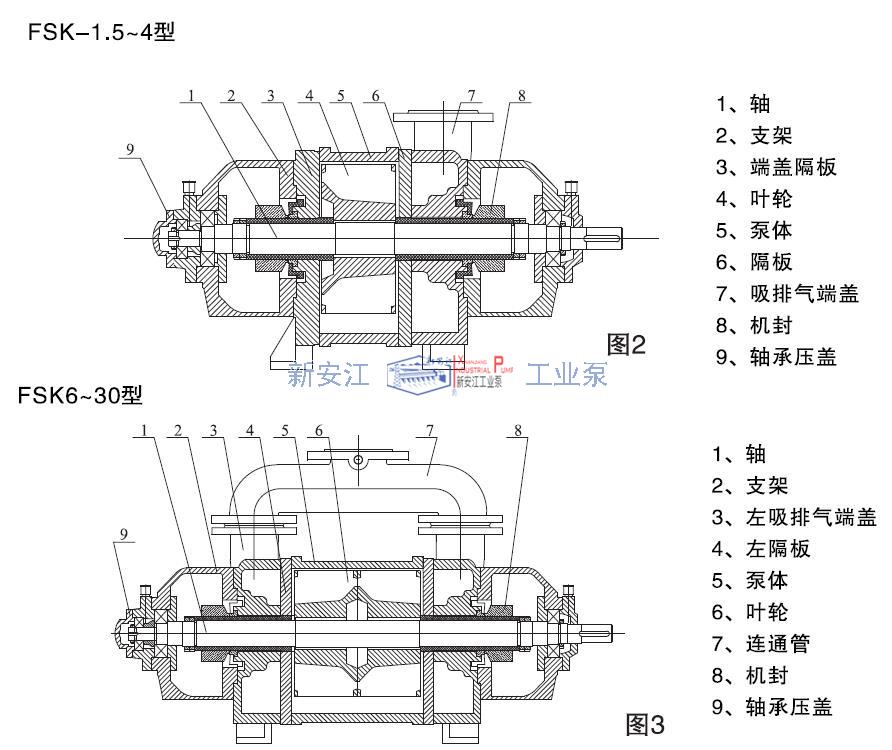

水环式真空泵的结构图:

水环式真空泵结构图

                        水环式真空泵结构图


从上述结构图中可以看出,水环式真空泵主要包括:

轴、支架、端盖隔板、叶轮、泵体、隔板、吸排气端盖、机封、轴承压盖等



水环式真空泵的选型说明:

通常水环式真空泵的型号表示为   II  FSK - 8 的形式,其中各个参数意义如下:

II——第二代水环泵

F——表示耐腐蚀

SK——水环式真空泵

8——最大抽气量(m³/min)



水环式真空泵的应用:

IIFSK系列耐腐蚀水环式真空泵适用于抽吸温度在-10℃~40℃,不溶于水、不含固体颗粒、且无腐蚀性的各种气体。

当过流部件采用耐腐蚀材料时,可用于抽吸腐蚀性气体或以腐蚀性液体作为真空泵的工作液。


新安江牌水环式真空泵广泛应用于轻工、化工、煤炭、纺织、石油化工、电力、冶金以及航空等部门。

多用于制药、制革、食品、染料、化肥、制碱、乙炔、烟草、造纸、轻纺、橡胶、塑料等制造业和选矿、选煤、炼油等方面。

在具体使用中,它往往被用来进行真空干燥、蒸发、过滤、浸渍、气体输送、容器抽真空、引水、引油、负压除尘等。



杭州新安江工业泵有限公司水环式真空泵销售服务咨询热线:400-860-1690
