IMD氟塑料磁力泵

氟塑料磁力泵中的IMD系列氟塑料磁力泵,又称磁力驱动泵。 IMD系列氟塑料磁力泵主要适用于强腐蚀、有毒有害、易燃易爆易挥发的化学介质。
订购热线:400-860-1690
立即咨询

IMD氟塑料磁力泵

新安江工业泵产品描述

氟塑料磁力泵中的IMD系列氟塑料磁力泵,又名磁力驱动离心泵。

结构简单:

该型号磁力泵采用独特的后拉式结构,只需一人即可轻松进行内部检查和零件更换,无需拆卸管道,极大的方便了日常的检修和保养工作,保养得当更有利于延长磁力泵的使用寿命。

氟塑料磁力泵组成:

1、泵   2、磁力传动器  3、电动机 三部分
磁力传动器是磁力泵关键部件,由外磁转子、内磁转子及不导磁的隔离套组成


简易结构图:

IMD系列氟塑料磁力泵结构图

IMD氟塑料磁力泵结构分解图:

IMD氟塑料磁力泵结构分解图(底座型)

新安江工业泵产品选型

磁力泵分类:

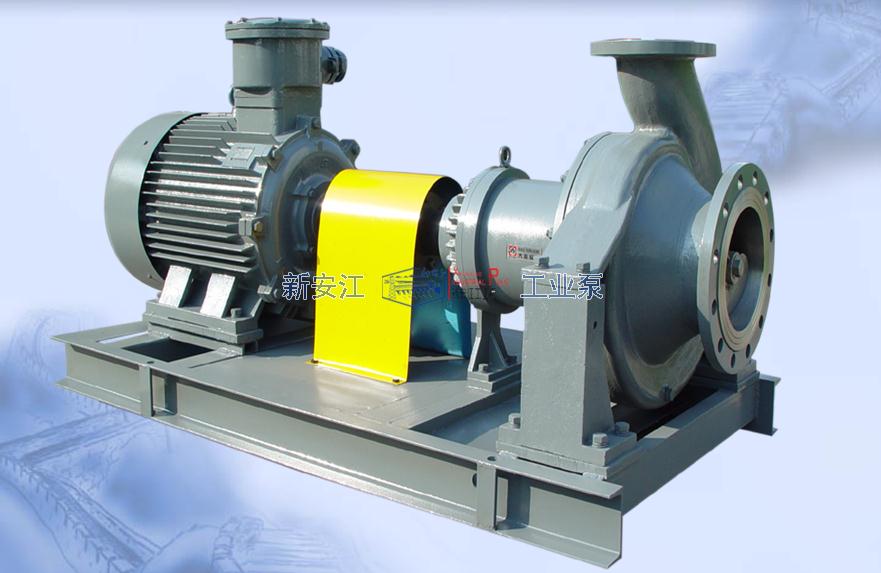

一、带电机联轴器磁力泵(电联)

             这种磁力泵的结构与直连的不同,多联轴节,多联轴器保护罩,多一个轴承箱,外磁联轴节结构也不一样。

电联式磁力泵

二、不带电机联轴器磁力泵(直联)

            直连式磁力泵


IMD氟塑料磁力泵性能参数:

流量范围:  6~100  m³/h
扬程范围: 15~50  m
汽蚀余量: 3.0~5.0  m
进口直径: 40~100 mm
出口直径: 25~80 mm
电机功率: 3~18.5 kw


IMD氟塑料磁力泵选型参数

型号 流量
(m
3/h)
扬程
(m)
汽蚀余量
(m)
转速
(r/min)
进口直径
(mm)
出口直径
(mm)
电机功率
(kw)
重量
(kg)
IMD40-25-130F 6 20 3.0 2900 40 25 3 85
IMD40-25-140F 6 26 3.0 2900 40 25 3 85
IMD40-25-150F 6 30 3.0 2900 40 25 3 85
IMD40-25-160F 6 34 3.0 2900 40 25 3 85
IMD40-25-165F 6 36 3.0 2900 40 25 3 85
IMD40-25-170F 6 39 3.0 2900 40 25 4 90
IMD40-25-185F 6 45 3.0 2900 40 25 3 90
IMD50-32-160F 12.5 32 3.5 2900 50 32 4 170
IMD50-32-200F 12.5 50 3.5 2900 50 32 7.5 170
IMD50-40-140F 15 26 3.5 2900 50 40 5.5 140
IMD50-40-150F 15 30 3.5 2900 50 40 5.5 140
IMD50-40-160F 15 36 3.5 2900 50 40 5.5 140
IMD50-40-165F 15 39 3.5 2900 50 40 5.5 140
IMD65-50-160F 25 32 4.0 2900 65 50 7.5 145
IMD65-50-120F 30 15 4.0 2900 65 50 5.5 135
IMD65-50-130F 30 19 4.0 2900 65 50 5.5 135
IMD65-50-165F 30 33 4.0 2900 65 50 7.5 145
IMD65-40-200F 25 50 4.0 2900 65 40 11 300
IMD80-50-200F 50 50 4.0 2900 80 50 18.5 335
IMD80-65-160F 50 32 4.0 2900 80 65 11 300
IMD100-80-160F 100 32 5.0 2900 100 80 18.5 435


产品优点-新安江工业泵

磁力泵特点:

磁力传动泵,具有安全、高效、环保、节能特性,特别适用于输送腐蚀性、放射性、有毒、易燃、易爆、易汽化、昂贵的介质。
由于具有完全无泄漏的优点,成功地解决了流体输送中的跑、冒、滴、漏的问题,避免了对大气、水和土壤的污染。
磁力泵是噪音最低的离心泵,减少噪音污染对人体的伤害。


性能优越:

IMD系列氟塑料磁力泵,采用最新材料制成的隔离套,具有高强的力学性能,彻底消除一般磁力泵具有的磁涡流现象。

同时,该磁力泵取消了轴封,而是利用磁力耦合间接传动,完全消除了滴漏现象。


新安江工业泵产品服务优势

杭州新安江工业泵有限公司专注工业泵行业25年,拥有强大的研发设计团队,可以为客户量身定制,提供行业整体解决方案。

新安江工业泵产品应用案例

应用场合:

IMD系列氟塑料磁力泵主要适用于强酸强碱强腐蚀,易燃易爆易挥发的有毒有害化学介质的输送。

适用温度:-20~80度
