液环真空泵型号说明：
常见的液环真空泵铭牌标注：2BV-5-11-0
其中2BV代表的是液环真空泵，5是类型代号，11表示叶轮名义半径，0则是叶轮名义宽径比代号。

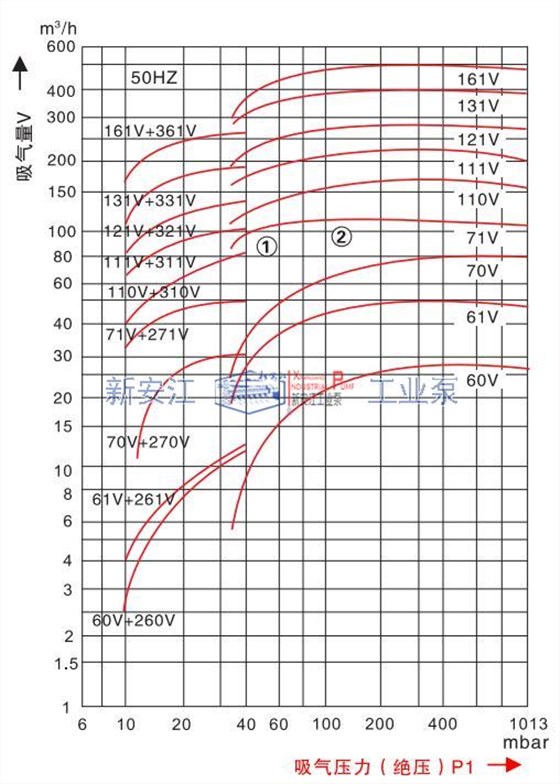

液环真空泵性能范围图
液环真空泵选型示例：
① 设计参数点吸气量：V=100m3/h，吸气压力：P=40mbar
② 其余参数同标准状态（见注）选择与设计点①最近的曲线
③ 本例中为71V，根据曲线编号查出相应的产品型号（即定货号，但又限于标准型）
注：该性能曲线是在吸入介质为20℃的饱和空气，工作液温度为15℃，排气压力为1013mbar的状态下得到的。
性能允许差±10%。图中左侧为配用大气喷射泵的性能曲线。
液环真空泵型号参数表：
|
曲线编号 |
产品型号 |
抽气速率(m3/min) |
极限真空度 |
功率(kw) |
转速(r/min) |
耗水量 (L/min) |
噪音 [dB(A)] |
重量 (kg) |
|
|
Mpa |
mmHg |
||||||||
|
110V |
2BV-5110 |
2.75 |
0.098 |
33 |
4 |
1450 |
6.7 |
63 |
120 |
|
111V |
2BV-5111 |
3.83 |
0.098 |
33 |
5.5 |
1450 |
8.3 |
68 |
150 |
|
121V |
2BV-5121 |
4.66 |
0.098 |
33 |
7.5 |
1450 |
10 |
69 |
210 |
|
131V |
2BV-5131 |
6.66 |
0.098 |
33 |
11 |
1430 |
15 |
73 |
280 |
|
161V |
2BV-5161 |
8.33 |
0.098 |
33 |
15 |
970 |
20 |
74 |
390 |
|
110V |
2BV-6110 |
2.75 |
0.098 |
33 |
4 |
1450 |
6.7 |
63 |
148 |
|
111V |
2BV-6111 |
3.83 |
0.098 |
33 |
5.5 |
1450 |
8.3 |
68 |
196 |
|
121V |
2BV-6121 |
4.66 |
0.098 |
33 |
7.5 |
1450 |
10 |
69 |
220 |
|
131V |
2BV-6131 |
6.66 |
0.098 |
33 |
11 |
1430 |
15 |
73 |
314 |
|
161V |
2BV-6161 |
8.33 |
0.098 |
33 |
15 |
970 |
20 |
74 |
426 |
|
注：① 表内性能为气体温度20℃，大气压力为1013.25hpa（相当于760mmHg），气体相对湿度70%，水循环供水温度为15℃时的性能。 ② 抽气速率容差±10%。 ③ 表内真空度数值，是指负于标准大气压的那部分压力。 （1 mmHg = 1 Torr(托) = 133.3 Pa(帕), 0.1 Mpa = 750 mmHg） |
|||||||||
