水喷射真空机组

概述：新安江牌汽水串联水喷射成套真空机组（RPP水喷射真空机组）由水喷射成套机组及多台防腐水喷射真空泵等部件组成。
特点：

1、具有真空度高、安装方便、耐腐、无毒、排气量大等特点。

2、水箱内置冷却盘管，可降低循环水温度，节省水量，提高效益。

用途：广泛应用于化工、制药、纺织、食品、冶金、环保、实验室等行业中的真空吸收、过滤、浓缩、干燥、结晶、输送、除氧真空增氧等工艺过程。

分类：RPP水喷射成套真空机组、PPH缠绕水喷射真空机组

工厂实物图：

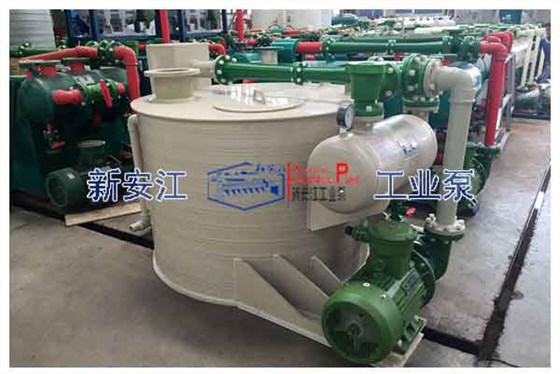

RPP水喷射真空机组

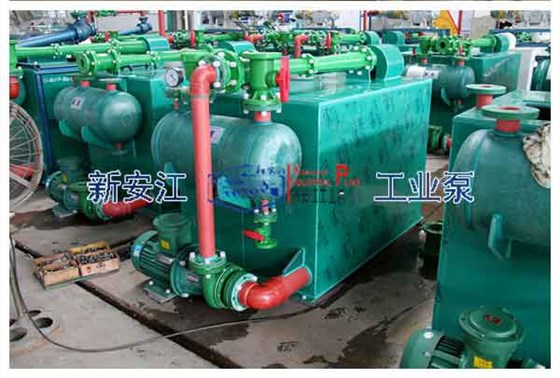

PPH水喷射真空机组

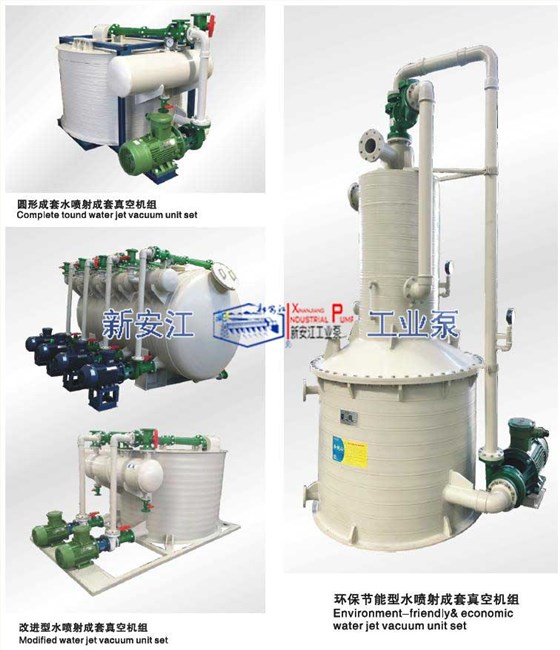

PPH系列水喷射真空机组现有产品线：

圆形成套水喷射真空机组、改进型水喷射真空机组、环保节能型水喷射真空机组

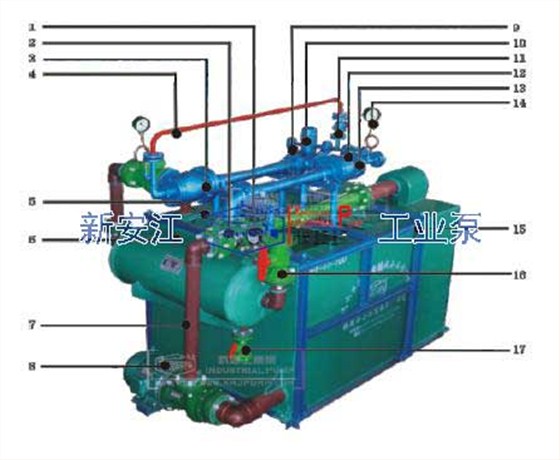

结构图：

1、真空表vacuum gauge

2、水喷射真空泵water jet vacuum pump

3、二级蒸汽喷射泵two-stage steam jet pump

4、压力表pressure gauge

5、补水口water inlet

6、缓冲罐 buffer tank

7、水箱 water tank

8、离心泵 centrifugal pump

9、蒸汽接口steam joint

10、蒸汽汽包 steam drum

11、球阀 ball valve

12、球阀 ball valve

13、一级蒸汽喷射泵single-stage steam jet pump

14、压力表 pressure gauge

15、机组底座 foundation

16、系统球阀system ball valve

17、放空、排污阀 gas vent,drain valve

选型参数：

型号	绝压 (mmHg)	最大抽气量 (m3/h)	配用泵		蒸汽压力 (Mpa)	蒸汽耗量 (kg/h)
			型号	功率 (kw)
QSJW-RPP-II-280	1.5-10	根据配套的水喷射真空泵技术参数的最大抽气量为准	80FP(D)-32	11	0.1≤P≤0.3	38
QSJW-RPP-II-360	1.5-10		100FP(D)-20	15	0.1≤P≤0.3	38
QSJW-RPP-II-500	1.5-10		100FP(D)-32	15	0.1≤P≤0.3	38
QSJW-RPP-III-280	0.5-5		80FP(D)-32	7.5	0.1≤P≤0.3	60
QSJW-RPP-III-360	0.5-5		100FP(D)-20	11	0.1≤P≤0.3	60
QSJW-RPP-III-500	0.5-5		100FP(D)-32	15	0.1≤P≤0.3	60
