液环式真空泵工作原理

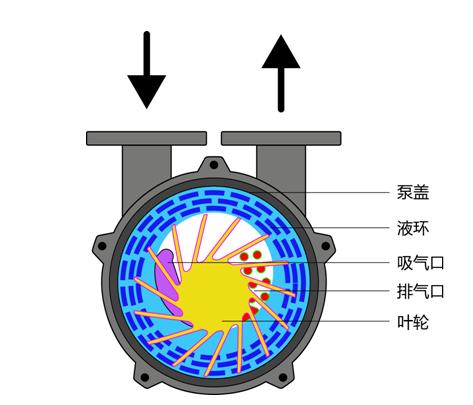

液环真空泵工作原理图

液环真空泵工作原理图




如图所示,叶轮偏心地安装在泵体内,起动时向泵内注入一定高度的工作液(一般为水),

当叶轮按图示方向顺时针旋转时,工作液受离心力的作用在泵体内壁形成一旋转的封闭液环,

液环下部内表面与轮毂相切,液环的上部内表面刚好与叶片顶端接触。

此时叶轮轮毂与液环之间形成一个月牙形空间,而这一空间又被叶轮叶片分成与叶片数目相等的若干个小腔。
如果以叶轮的下部0°为起点,那么叶轮在旋转前180°时小腔的容积由小变大,且与端盖上的吸气口相通,
其空间内的气体压力降低,此时气体被吸入,当吸气终了时小腔则与吸气口隔绝;
当叶轮在180°到 360°的旋转过程中,
液环内表面渐渐与轮毂靠近,小腔由大变小,其空间内气体压力升高,高于排气口压力时,当小腔与排气口相通时,气体被排出。

叶轮每旋转一周,叶片间空间(小腔)吸、排气一次,若干小腔不停地工作,如此往复,泵就连续不断地抽吸或送气体。
由于在工作过程中,做功产生热量,会使工作液环发热,同时一部分液体(水)和气体一起被排走。
因此,在工作过程中,必须不断地给泵供液(水),以冷却和补充泵内消耗的液体(水),满足泵的工作要求。
