概述及应用
1、水环式真空泵

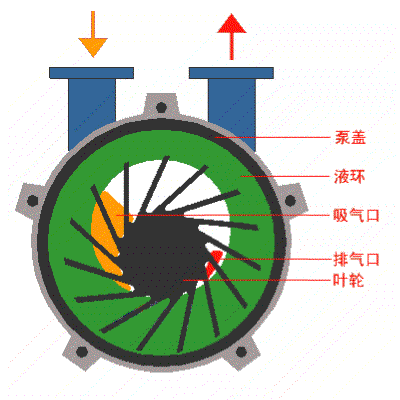

当水环式真空泵叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。水环真空泵内装有带固定叶片的偏心转子，是将水（液体）抛向定子壁，水（液体）形成与定子同心的液环，液环与转子叶片一起构成可变容积的一种旋转变容积真空泵。
2、水喷射真空泵
水喷射泵是一种以水为流体的动力泵。其泵没有机械传动和机械工作构件，是利用通过喷嘴的高速射流来抽除容器中的气体以获得真空的设备，水喷射的速度常在15-30m/s左右，又称射流真空泵。

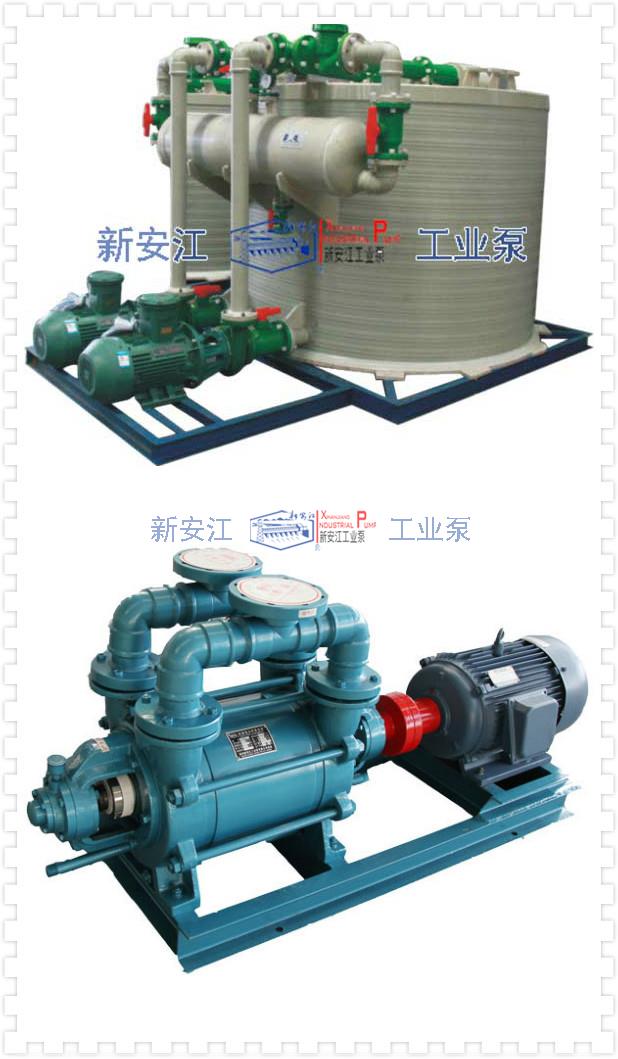

水环式真空泵与水喷射真空机组比较
|
序号 |
性能 |
水环式真空泵 |
水喷射真空机组 |
|
1 |
极限真空度（MPa） |
-0.098 |
-0.098 |
|
2 |
原 理 |
机械容积变化 |
射流原理 |
|
3 |
抽气速率 |
较高 |
一般 |
|
4 |
过流部件 |
多种工程塑料 |
增强聚丙烯 |
|
5 |
组合形式 |
单泵 |
水力喷射器+离心泵 |
|
6 |
安装使用 |
较难 |
简单 |
|
7 |
介质要求 |
可抽腐蚀性气体、带尘埃的气体、 可凝性气体和气水混合物、易燃易爆气体 |
|
|
8 |
电机功率 |
同样抽气量一致 |
|
|
9 |
循环水温升 |
慢 |
较快 |
|
10 |
占地面积 |
少 |
多 |
|
11 |
维修成本 |
高 |
低 |
|
12 |
价格 |
高 |
低 |
