水环式真空泵故障之一阀片断裂,你知道怎么解决吗?

返回列表 来源:新安江 浏览:- 发布日期:2020-04-08 14:03:53【

新安江工业泵的IIFSK/2FSK系列耐腐蚀水环式真空泵是由我公司自行开发的新一代专 利产品,该产品集耐腐蚀材料、高真空等技术于一体,产品具有耐腐蚀性能强、极限真空度高、排气量大等特点


市面上的水环式真空泵质量参差不齐,尤其是易损件,用久了也免不了会出现故障,那么你知道故障之一的阀片断裂是什么原因吗?

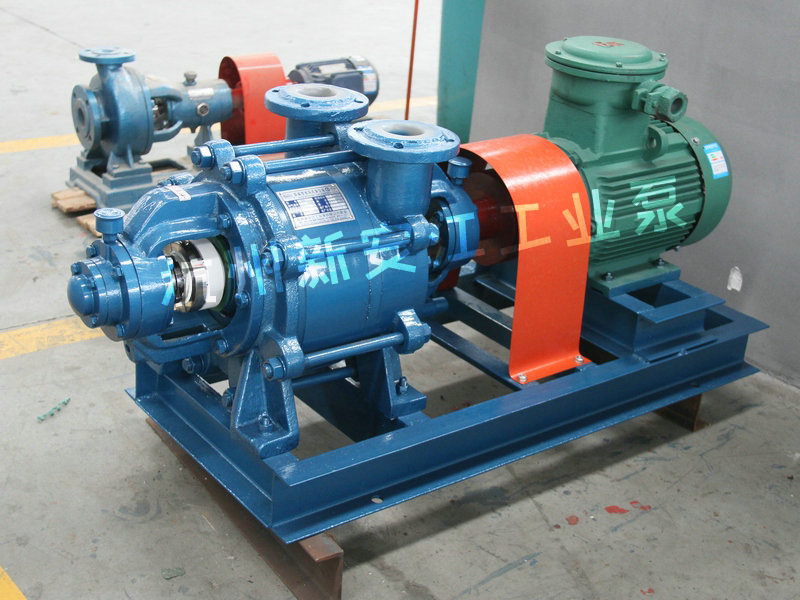

水环式真空泵 (5)


水环式真空泵两个排气口分配器旁各装有一个阀片,作用是解决真空泵工作中可能发生的压缩或压缩不足,避免水环泵的功耗增加和效率下降。阀片能在分配器和挡板之间沿轴向小距离移动。

当水环泵内被压缩气体的压力小于泵出口的压力时,阀片向叶轮方向移动而紧贴在分配器上,阻止泵出口的空气进入小空腔,保障气体继续被压缩;

当被压缩气体的压力大于泵出口压力时,气体通过排气口冲开阀片,使阀片上部摆开一个角度,以便于气体顺利排放出去。

这样,阀片经常是下部紧贴在分配器上,上部摆开一个角度,被扭曲成S”型,长时间扭曲导致阀片中间应力集中,产生疲劳破坏从中间断裂。

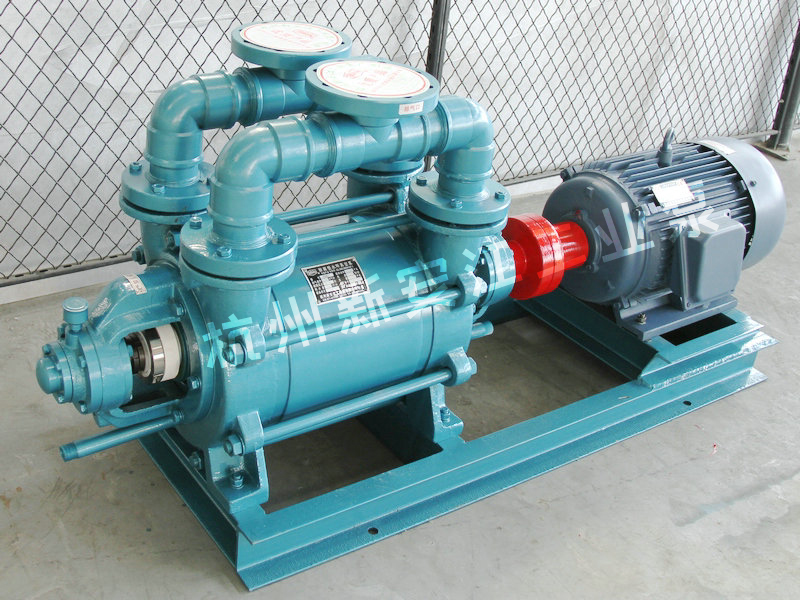

水环式真空泵 (2)


阀片断裂后,会产生以下影响:

1轴承发热,当一个阀片断裂时,叶轮两侧的压力将不平衡,转子产生轴向力,使球轴承负载加重,长时间运行会引起轴承温度升高。当两个阀片都断裂时,断裂的位置不完全一样,叶轮两侧的压力也有少量的不平衡,軸向力较一个阀片断裂时会有所减小,轴承温度有所下降,但仍较高。

2轴功率上升,阀片不能按正确状态实现对分配器的合适覆盖度,将会有部分已排出的气体回流重新流入工作小腔,反复压缩、排放,引起能 量损失,电机负荷升高。

3真空度下降,当两侧阀片都断裂时,系统真空将急剧下降。阀片断裂后,须及时更换,若一片阀片断裂后未及时更换,另一片阀片的使用寿命会大大缩短,短时期内也会发生断裂。


在实际生产中,为了减少水环式真空泵各种故障对生产的影响,除了采取上述的各种措施外,还要加强在线检查,出现问题及时采取相应措施进行处理。在水环泵停止运行后,要及时将泵体中的工作液清理干净,避免泵体结垢影响水环式真空泵的性能及后续使用。

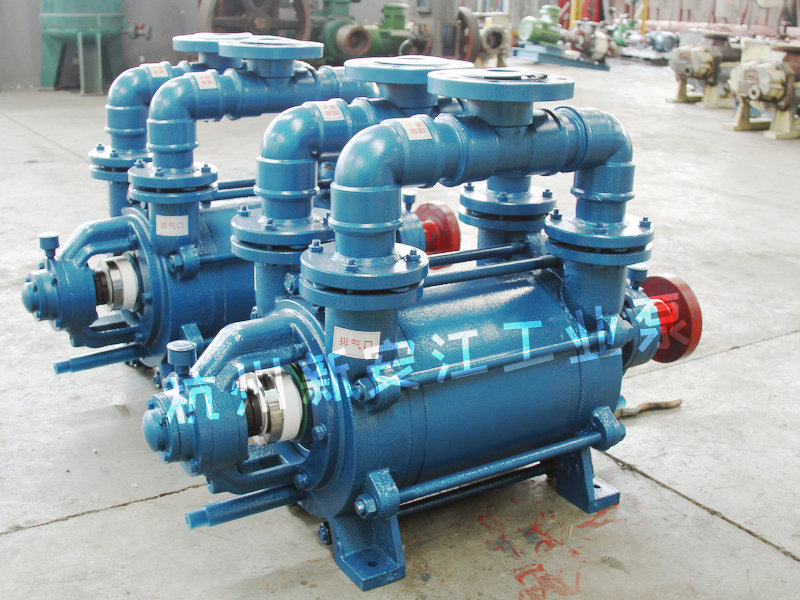

水环式真空泵 (4)

水环式真空泵 (3)
